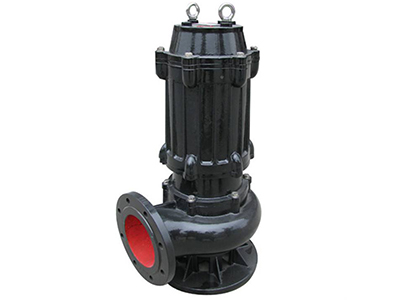

qw(wq)潜水排污泵厂家型号结构工作原理图「皖金泵阀」-下载凯发k8

1、采用单片或双片轮结构，大大提高了污物通过能力，能有效的通过泵口径的倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化儿钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入中即可工作，大大减少工程造价。

4、密封油室内设置有高精度搞干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性怀可靠性。

6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、wq系列潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它安装、维修带来更大方便，人可不必为此而进入污水坑。

8、能够在全扬程内使用，而保证电机不会过载。

9、潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

潜水排污泵安装方式：

室内污水池(集水坑)排污泵采用移动式安装(软管)(单泵)、固定式安装(硬管)(单泵、双泵)和带自动耦合装置固定式安装(单泵、双泵)3种形式。其中软管连接移动式安装仅限于电机功率n≤7.5 kw的潜水排污泵及排出管dn≤100 mm的场合。 室外污水池仅采用带自动耦合装置固定式安装(双泵)一种形式。用于消防电梯排水坑的排污泵安装方式，应采用2台硬管连接固定式或2台固定自耦式，且集水井有效容积不小于2.0 m3，排污泵额定流量不小于36 m3/h。

潜水排污泵使用条件：

1、 介质温度不超过60℃，介质重度为11.3×103kg/m3，ph值在59范围内。

2、 无内自流循环冷却系统的泵，电机部分露出液面不得超过1/2。

3、 本泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体。

型号意义：

例如：40qw(wq)15-30-2.2

40-口径(mm)

qw(wq)-潜水排污泵

15-流量(m3/h)

30-扬程(m)

2.2-配用电机功率(kw)

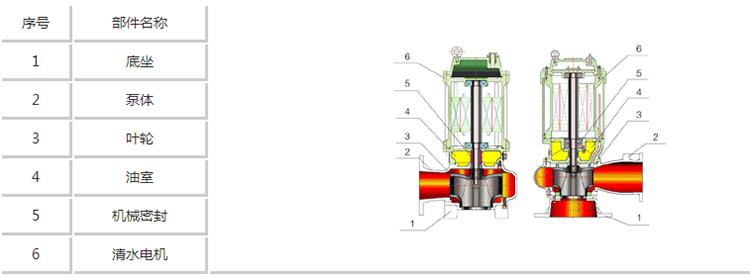

结构图：

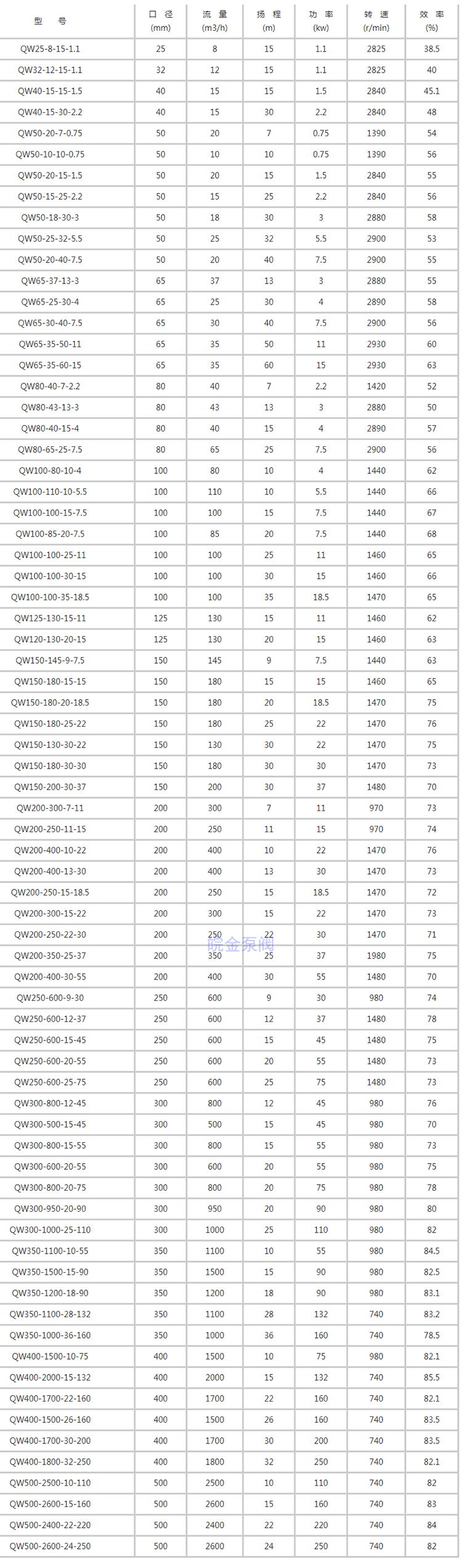

型号参数：
