凝结水泵工作原理及结构介绍
作者：泵 来源：凝结水泵 发布时间：2021-05-19
凝结水泵的各级叶轮垂直地悬挂在地面标高以下的沉箱内部，并能取出进行大修。凝结水经过吸入喇叭口进入泵的一级。吸入喇叭口（进口分叉管）与沉箱做成一体。每台泵都能按系统的特性曲线连续运行。在设计工况下运行时，计算得到的凝结水泵转子的一临界转速为3270r/min。在长期工作以后，当密封间隙为正常值的3倍时，临界转速会降到1830r/min。因此，建议在密封间隙为3倍设计间隙时应更换密封件。凝结水泵在任何时间在转子临界转速以下运行。

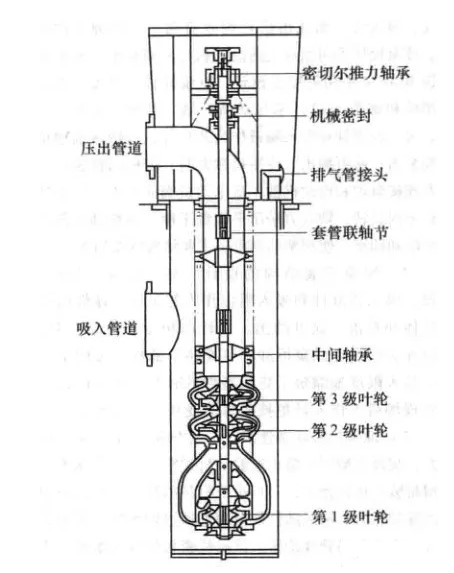

凝结水泵主要由吸入喇叭口，一级叶轮，泵的第二、三级，支撑管及排水弯头，机械密封，轴承和电动机等部分组成。
1、凝结水泵吸入口和泵的一级叶轮
凝结水泵一级采用双侧吸入设计，以满足吸入比转速的规定要求，而不需要过多的增加泵的长度。由一个喇叭口引导水流以稳定和流速分布进入各叶轮孔。从一级叶轮周缘排出的水，由双蜗壳引入第二级。在双蜗壳的结合面处，在下部喇叭口内，由凝结水润滑的轴承，为泵轴提供支撑。为了便于维修，轴颈和叶轮颈部的运行间隙设有可更换的套筒和内衬。
2、机械密封
在泵轴穿过排水弯头处的一个填料盒里，设置了机械密封，以防止沿泵轴的泄漏。密封压板上开孔，用于接上密封水管。从凝结水泵出口母管引来的凝结水，通过减压装置后供运转时冷却密封，并在水泵停运时组织空气进入。
3、轴承
装在凝结水泵电动机托架上的推力轴承和径向轴承，承受转动部件的重量和所施加的水力载荷。轴承设有整装一体的润滑油系统。轴承的设计负载能力很大，能在一定的超载情况下运行。
4、泵的第二、三级
泵的第二、三级均为单侧进水，故每一级都有一个在扩散型壳中运转的单侧进水叶轮。叶轮的吸入口朝下对着前一级，还装有一个逆向颈环和平衡室以尽量减少水力载荷。导叶通道将水流从每个叶轮的周缘引向下一级叶轮的吸入口。每级泵壳都设有一套凝结水润滑的轴承，用于支撑泵轴。叶轮用键固定在轴上，并由端部和轴肩紧贴的套筒进行轴向定位。
5、支撑管及排水弯头
从水泵后一级排出的凝结水，通过一根垂直管流出水泵，这根管子也叫支撑管，同时支撑着水泵的重量。一个钢制的排水弯头和电动机支座联合机构，既起排水口的作用，又挂着整个泵体，并在其顶部法兰上支托着驱动水泵的电动机。
6、电动机
凝结水泵由一台立式的笼型感应电动机驱动。
