防腐泵法兰密封面形式有哪些，你知道几种呢？
作者：防腐泵 来源：防腐泵 发布时间：2019-07-11
防腐泵是输送腐蚀性液体的一种泵，因输送介质的腐蚀性，连接配置法兰也需具有耐腐性能，法兰的种类很多，密封面也有很多种，法兰密封面基本有:全平面ff，突面rf，凹面fm，凸面m，榫面t，g-槽面，环连接面rtj(rj)等五种类型，根据工况、介质、压力、规格、温度等情况的不同所以选用的类型也不尽相同。
一、rtj(rj)-环连接面
ring joint face环连接面密封的法兰，也属于窄面法兰，并在法兰的突面上开出一环状梯形槽作为法兰密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线设计时要考虑到将法兰在轴向分开的可能。这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合，实现密封连接。由于金属环垫可以依据各种金属的固有特性，因而这种密封面的密封性能好，对安装要求也不太严格，适合于高温、高压工况，但密封面的加工精度较高。
二、m-凸面，fm-凹面
male face与female face这两种密封面类型是一对，一雌一雄，必须配套使用，按装时便于对中，还能防止垫片被挤出。适用于压力较高的场合。凹凸面密封面适用的密封垫片有：各种非金属平垫、包覆垫；金属包垫；基本型或带内环型缠绕挚片等。

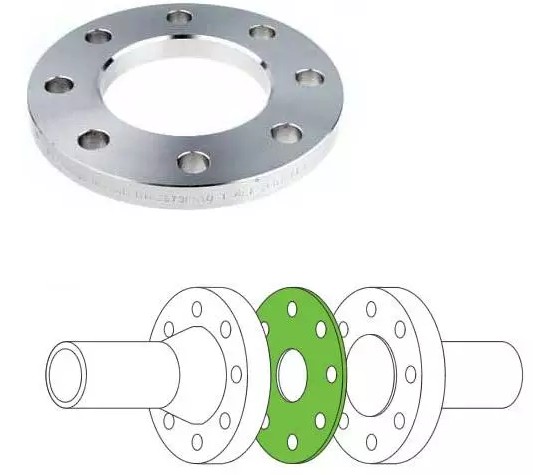

三、ff-全平面
flat face full face类型密封面表面为全平，适用于压力不高、介质无毒的场合。
四、rf-突面
raised face类型密封面应用在几种类型当中广泛，常用的一种，国际标准与欧洲体系和国内的标准均为固定高度，但美标法兰中应注意高压力的高度会增高密封面的高度，垫片的使用也有多种类型。 适用于突面密封面法兰的垫片有各种非金属平垫片、包覆垫片；金属包垫；缠绕式垫片（含带外环或带内外环）等。
五、t-榫面，g-槽面
tongue face和groove face同凹凸面差不多，也是一公一母的配对密封面类型，同样是配对使用。其垫片位于环状凹槽内，受两侧金属壁的限制·可免于垫片受压变形而被挤入管道中。由于垫片不与管内流体介质直接接触，较少遭受流体介质的浸蚀或腐蚀，故可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。这种密封面垫片安装对中性好，但密封面加工比较困难，更换垫片时易损伤密封面，而且安装和拆卸时必须在轴向将法兰分开，因此在管线设计时要考虑到有将法兰在轴向分开的可能。 榫槽面密封面适用的垫片有：各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。
