化工防腐泵聚四氟乙烯垫片和石棉板垫片的性能知识介绍
作者:化工防腐泵 来源:聚四氟乙烯 发布时间:2019-07-04
     化工防腐泵适合输送腐蚀性液体的泵,在使用化工防腐泵时,垫片是常用的,在泵的进出口与法兰连接时,接触连接都需要采用垫片也防止密封不严而泄漏,聚四氟乙烯垫片是防腐泵及防腐设备中常用的垫片,石棉板垫片在泵类中也是常用的,下面对于这两种垫片做出一一介绍;
                     化工防腐泵
一、聚四氟乙烯垫片
     聚四氟乙烯在受压及高温下易冷流及蠕变,故一般用于低压、中温、强腐蚀以及不允许污染的介质,如强酸、强碱、卤素、药品等。安全使用温度在150℃,压力 1mpa以下。填充聚四氟乙烯虽然强度高些,但使用温度也不超过200℃,且耐腐蚀能力下降。聚四氟乙烯包垫最高使用压力一般不超过2mpa。由于温度升高,材料发生蠕变,致使密封压力明显下降。即使不升温,随着时间的延长,密封面的压紧应力也会下降,产生“应力松弛现象。该现象在各种垫片中都会产生,只是聚四氟乙烯垫的应力松弛现象较为严重,应予注意。
    聚四氟乙烯的摩擦系数较小(压紧应力大于4mpa,摩擦系数为0.035~0.04),预紧时垫片易向外滑移,所以采用凹凸式法兰面。当采用平面法兰时,可将垫片外径接触螺栓,利用螺栓阻止垫片外滑。由于搪玻璃设备是在金属表面喷涂了一层瓷釉后烧结而成的,釉层很脆,加之喷涂不均匀和釉层流动,法兰表面平面度较差。采用金属复合型垫片易损坏釉层,所以推荐使用芯材由石棉板加橡胶的聚四氟乙烯包垫。这种包垫既容易与法兰面贴合又耐腐蚀,使用效果良好。有许多厂在温度、压力不高的强腐蚀介质中,采用石棉橡胶板外缠聚四氟乙烯生料带,用于经常拆卸的人孔、管道上。由于制作、使用方便,颇受欢迎。

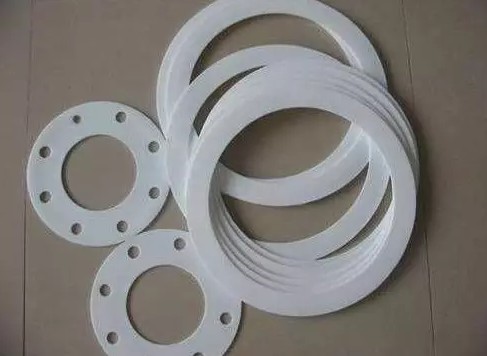

                        聚四氟乙烯
二、石棉树脂板和浸渍石棉板垫片
    石棉树脂板和浸渍石棉板垫片多用于各种酸性介质的管道、泵、阀、进出口法兰,其使用温度在80℃、压力在0.6mpa以下。
    石棉编制垫片适用于压力0.1mpa以下,温度不超过800℃的低压、高温工况。并可根据设备的具体要求,编织成不通宽度、厚度、直径的垫片。或将石棉带剪下后直接敷在法兰表面。它用于大型硫酸、硝酸氧化炉以及一些未经加工的设备接口处,效果远远超过原来的石棉绳。
三、金属包石棉垫
    由金属薄板包覆石棉板或石棉橡胶板,使其不与介质直接接触,避免了石棉纤维强度下降,客服了渗漏现象,从而扩大了石棉橡胶板的使用范围。
    一般金属包石棉垫使用温度为450℃(个别也有达600~700℃,如在常压~0.16mpa的烟道气中),使用压力为4mpa,高可达6mpa。如压力再增高,垫片易产生横流现象,芯材从搭接处挤出。
    由于金属包石棉垫需要较大的螺栓拧紧力,即使当使用压力低于2.45mpa,也不能采用pg25公斤级以下的法兰。否则,法兰、螺栓的刚度就显得不够,产生变形而导致密封失效。有人认为,若将芯材改为弹性较好的合成橡胶,其紧固力就会下降。其实不然,因为芯材改软后,紧固力被芯材吸收,不能提供金属板在法兰面上贴合所需的紧固力,包垫反容易被极坏。另外,在含氯离子较多的介质以及酸性介质中,不锈钢包垫及铁皮包垫的搭接处易产生缝隙腐蚀。

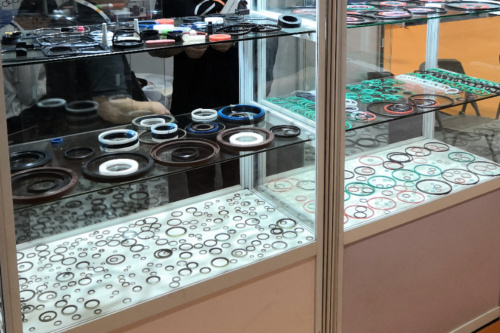

                           垫片
    在金属包垫的表面贴覆一层柔性石墨薄板,这种垫片与表面未包覆的同类金属包垫相比,预紧比压较小,密封性能更佳。为两者压紧应力与泄漏量的关系曲线。温度高于450℃,芯材可使用陶瓷纤维或碳纤维。某钢铁厂采用金属包陶瓷纤维垫片用于1100℃的高温,使用二年尚未损坏。柔性石墨作芯材是合适的。目前,国内已批量生产金属包柔性石墨垫。其使用效果优于金属包石棉垫。
    金属包垫能制成各种形状,大量用于各种热交换器、反应器的大盖、装卸孔、人孔法兰等。国内曾制作过直径为2m的铁包垫,使用情况良好。
    目前国内尚无此产品,故有的单位将现有的柔性石墨皱纹带贴在金属包垫以及金属平垫、齿形垫甚至石棉橡胶垫表面,解决了许多泄漏难题。例如某厂的热交换器,压力为5.88mpa、温度450℃,介质为氢/油气。曾用过金属平垫、齿形垫,均有泄漏。后在平垫上贴了柔性石墨皱纹带,解决了这一问题。应该指出,这种垫片形式是一种解决法兰垫片泄漏的简便措施,贴覆柔性石墨带的工作性质量直接影响设备能否正常运转。若在带材背面涂刷一层胶水,可提高贴覆质量。
