化工自吸防腐泵电机安装变频器漏电是什么原因

作者：wjbf 来源：wj 发布时间：2019-05-24

化工自吸防腐泵是具有防腐，自吸一体的化工自吸泵，皖金化工自吸防腐泵有不锈钢自吸离心泵，不锈钢自吸磁力泵和氟塑料合金自吸离心泵，氟塑料自吸磁力泵等，参数，型号齐全，可根据用户要求制造各型号性能的防腐泵，化工自吸防腐泵一般采用电机形式，用户在选择安装时，配置变频器控制防腐泵电机，安装使用中变频器出现漏电是怎么回事，需要如何解决呢？

一、影响漏电电流大小之因素有：
1、电缆线的漏电电流漏电断路开关、滤波器的电缆线长之漏电电流。变频器、马达的电缆线长之漏电电流。
2、滤波器的漏电电流 (包含变频器在内)。
3、马达的漏电电流。

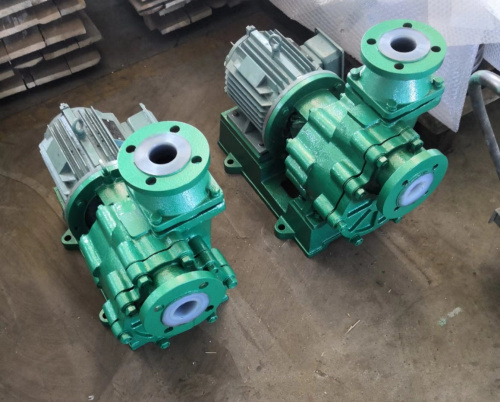

化工自吸防腐泵

二、变频器输出是以pwm(脉宽调制，类似高速开关)方式控制，因此会发生高频率的漏电电流。
变频器、前级供电变压器、电动机三个传动设备的pe点一定要连在一起后，再统一去接地。
变频器是高频方波电压输出，由于在电机内部线圈与电机外壳之间有等效电容存在，从而产生泄漏电流。如果不接地或接地不良，就会有漏电现象。
三、根据变频器控制电机运行的功能框图，三相电源经过变频器整流桥整流之后，经电容滤波送到逆变桥（igbt），再经过逆变桥输出频率、电压可调的三相交流电去控制电机的运行。工频运行电机时，工频的开关频率约为50hz，很低，所以一般情况下几乎不会有漏电的感觉（除非电机绝缘很差）。而变频器控制时，由于其开关频率都比工频频率高得多，所以变频器在控制电动机转动时，电机外壳就会有漏电的感觉。

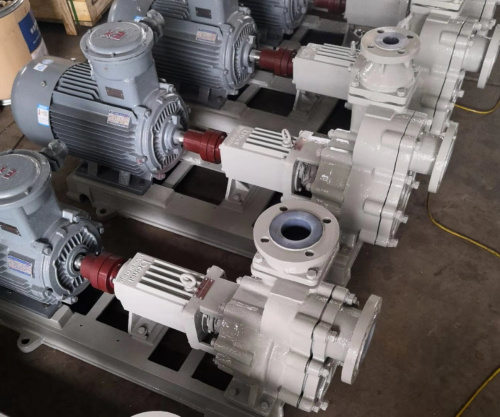

化工自吸防腐泵

电动机的三相定子绕组流过电流之后产生了旋转磁场，而根据电磁感应的原理，电动机的外壳就会产生感应电动势。此感应电动势的大小，就取决于变频器igbt的开关频率的大小和c×dv/dt（与igbt的开关的速度有关）。如果这个感应电动势较大，那么人触摸到就会感觉被电击一样。理论上igbt的开关频率越高，电机外壳的感应电动势的有效值（即感应电压）就越高，而变频器对电机的控制精度和动态响应也就越高，人体触摸之后被电的感觉就越大；反之，igbt的开关频率越低，电机外壳的感应动势的有效值（感应电压）就越低，而从体触摸到之后被电的感觉就越小。
三相互差120度的交流电在电动机的三相定子线圈绕组里流过，产生旋转磁场，使电动机的转子在定子绕组旋转磁场的作用下自动旋转起来。由于异步电动机运转，电机外壳都会有感应电压（即所谓的漏电），所以，电机制造厂才会在电动机出厂的时候，在其接线盒里面安上接地端子，方便用户在应用时连接大地以消除其感应电动势（即消除感应漏电电压），以解决人体接触电动机时被电的感觉。
