为什么离心泵需要自吸装置才能自吸？

作者：wjbf 来源：wj 发布时间：2019-03-04

离心泵的原理：是利用离心力工作的，当泵舱内充满水时，叶轮在电机带动下，飞快旋转，水因为离心力，从中心向四周飞散，此时叶轮中心形成真空，外界的液体就会因为压差，流向低压的叶轮中，这样就会源源不断地将外界液体抽走。出口处不断积累的液体形成高压，从舱底排出至高处的舷旁阀。离心泵的泵腔没有储液室，离心泵在停止运转后，泵腔内的液体会随着管道回流出去，再次运转时，泵腔内没有液体，泵就存在空运转，用户都知道，离心泵是禁止空运转的，空运转会对叶轮，机封产生损坏，所以离心泵在运转启动前，需灌满泵腔，那么对于低液位的输送，离心泵就需加装自吸装置，通常采用进口安装底阀或虹吸桶，加以自吸。

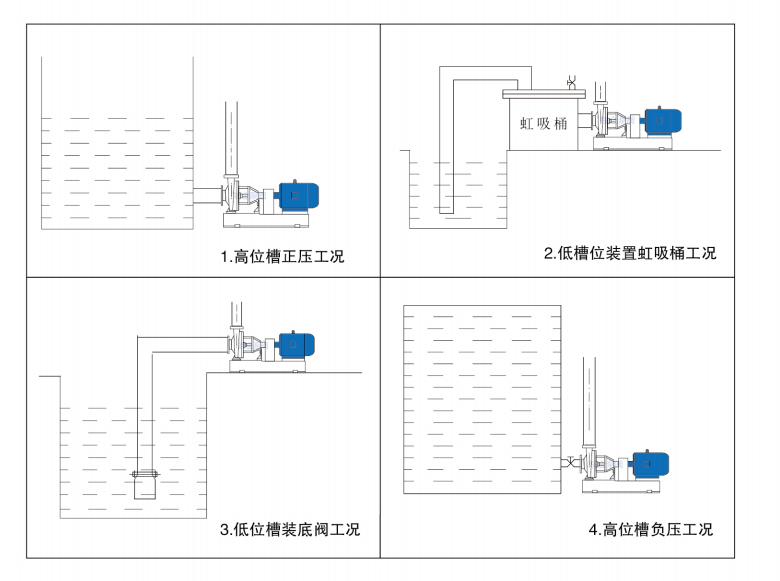

离心泵安装图

一、为什么水泵需要自吸装置？
离心泵在叶轮旋转时，只有“有质感”的东西才能从中心被甩往四周，以至于在中心形成明显真空，显然如果泵腔充满空气，无论旋转多快，都不能形成真空。因此，离心泵工作前，都必须事先将泵腔充满液体，这就是自吸装置的由来。
二、自吸泵的原理：
自吸泵就是在起动前不需灌水，借助于本身的装置特性就能够达到进口管路排气灌水的效果。常用的自吸泵是指外混式离心自吸泵，根据叶轮旋转使液体流向涡壳，从而使泵体形成真空，这样自吸泵的单向阀就会打开，把液体从进口吸进来，并通过叶轮流道把液体输送出去，这是自吸泵的工作原理。

三、离心泵与自吸泵的区别
1、起动前，自吸离心泵首次起动时要向泵体内注入一定量的起动循环水；而离心泵每次起动时刚需将进水管内及泵体内同时注满水，或者用辅助装置对进水管进行抽气。
2、装置上，自吸离心泵在进水管下端只装滤网而无底阀；而离心泵在进水管下端必须装底阀或者在出口处配有抽气装置。
3、运行时，同样性能参数的泵，一般自吸离心泵要比离心泵的效率低，汽蚀性能较差。

四、离心泵自吸装置都有哪几种形式？
1、利用压缩空气将泵壳抽真空引水；启动泵前，在自吸装置工作期间，出口侧的阀要保持关闭，或者安装一个弹簧作用的背压阀，当出口压力达到正常工作压力60%左右自动打开，真空抽吸必须连接到泵吸口侧高点，并且放置在吸入管形成气腔。通常接一根减压的压缩空气过来，利用文丘利管效应，让泵壳内产生真空，充水，这种装置允许离心泵短时间干转。
2、自吸装置是自带真空泵，如下面这个应急消防泵自吸装置，这一种缺点就是泵结构变复杂，体积增大，并且每次启动都要确保上面的水罐充满水。
