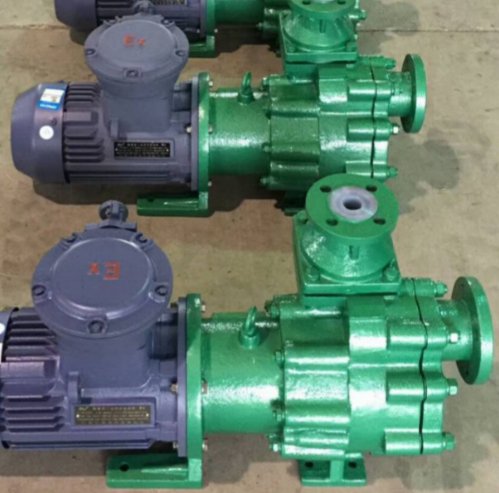

化工耐腐蚀泵是化工厂的常用化工泵,具有很好的耐腐蚀效果,对于输送腐蚀性液体很实用,对于耐腐蚀泵的配用管道要求也很重要,对于各种管道的要求配置该如何选择呢?管道的水流怎么确定呢?有哪些方法参数或方式呢?
一、化工耐腐蚀泵吸管及出水管的流速,宜采用下列数值;
1、吸水管:直径小于250mm时,为1.0~1.2m/s;直径在250~1000mm时,为1.2~1.6m/s;直径大于1000mm时,为1.5~2.0m/s。
2、出水管:直径小于250mm时,为1.5~2.0m/s。直径在250~1000mm时,为2.0~2.5m/s;直径大于1000mm时,为2.0~3.0m/s。
3、水泵吸水管设计流速宜为0.7~1.5m/s。出水管流速宜为0.8~2.5m/s。
4、排水管道采用压力流时,压力管道的设计流速宜采用0.7~2.0 m/s。金属管道为10.0 m/s。非金属管道为5.0 m/s 。
5、排水管渠的小设计流速,应符合规定:污水管道在设计充满度下为0.6m/s。雨水管道和合流管道在满流时为0.75m/s。明渠为0.4m/s。
6、排水明渠的大设计流速,应符合规定:当水流深度为0.4~1.om时,宜按表4.2.6的规定取值。
二、生活给水管道流速:生活或生产给水管道,不宜大于2.0m/s,当防噪声要求,且管径不大于25mm时,流速可采用0.8~1.0m/s;消火栓系统,消防给水管道,不宜大于2.5m/s;自动喷水灭火系统给水管道,不宜大于5.0m/s,但其配水只管在个别情况下,可控制在10 m/s以内。
三、室外消防给水管流速:
第7.3.14条 工艺装置区或罐区的消防给水干管的管径,应经计算确定,但不宜小于200mm。独立的消防给水管道的流速,不宜大于5m/s。
四、自动喷水灭火系统给水管流速:管道内的水流速度宜采用经济流速,必要时可超过5m/s,但不应大于10m/s。
五、平均经济流速:管材的选择一般采用经济流速法,根据不同管材确定适宜流速和管径。经济流速受管材价格、使用年限和系统的施工费用及动力价格等因素的影响较大。若管材价格低、动力价格高时,经济流速选小值,反之则选取大值。一般大管径可取较大的平均经济流速,小管径可取较小的平均经济流速。
六、经济流速是指在设计供水管道的管径时使供水的总成本(包括铺设管路的建安费、水泵站的建安费、及水泵抽水的经营费之总和)低的流速。
