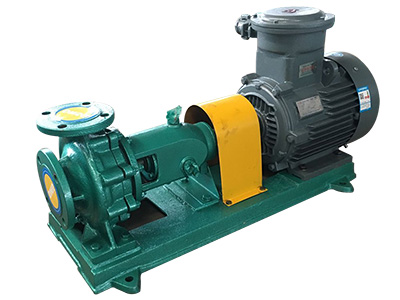

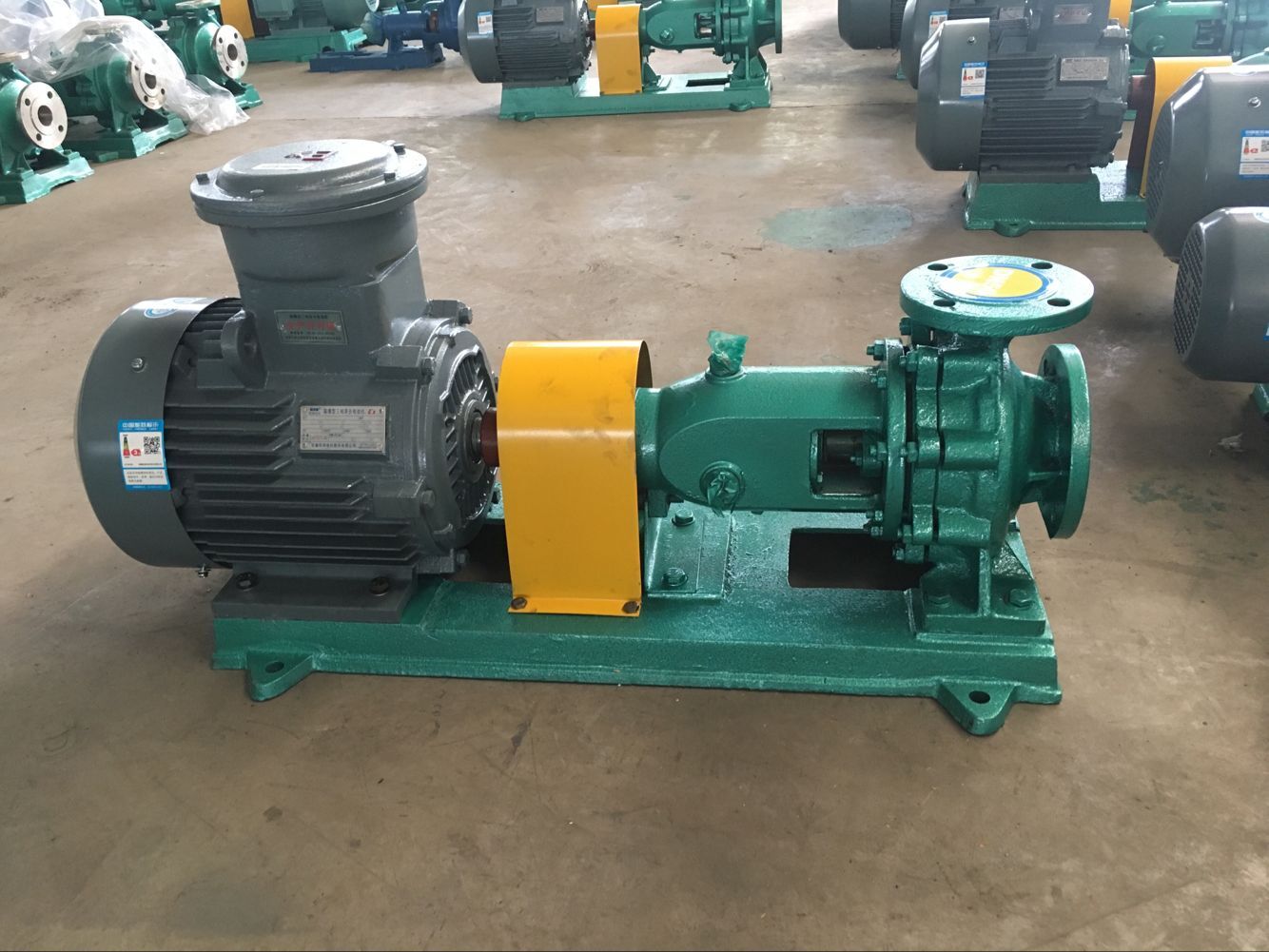

is型泵系单级单吸(轴向吸入)清水离心泵,适用于工业和城市给水、排水,亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用。温度不得高于80℃。
结构说明
is型泵系根据国际标准is02858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。
is型泵的 泵体和泵盖是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体、吸入管路、排出管路和电动机,即可退出转子部件进行维修。
泵的壳体(即泵体泵盖)构成泵的工作室,叶轮、轴和轴套等为泵的转子部件。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和部分轴向力。为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大,叶轮背面未设密封环和平衡孔。
