水（液）环式真空泵基础知识
作者：泵 来源：真空泵 发布时间：2024-01-27

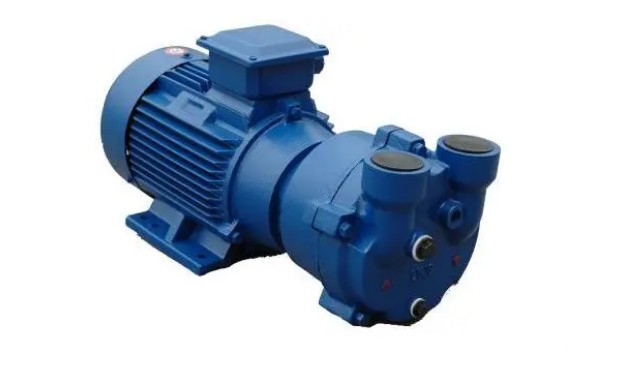

水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000pa，串联大气喷射器可达270~670pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105pa表压力。
水环泵初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
水环式真空泵的工作液也可采用其他合适的液体，不管采用哪种工作液均统称为液环式真空泵。水环式真空泵是液环式真空泵中常见、应用广泛的一种泵。
在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环内界面之间形成一个月牙形空间，而这一空间又被叶轮叶片分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：
结构简单，制造精度要求不高，容易加工。
结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
压缩气体基本上是等温的，即压缩气体过程温度变化很小。
由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。
吸气均匀，工作平稳可靠，操作简单，维修方便。
水环泵也有其缺点：
效率低，一般在30%左右，较好的可达50%。
真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000pa。用油作工作液，可达130pa。
总之，由于水环泵中气体压缩是等温的，故可以抽除易、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
