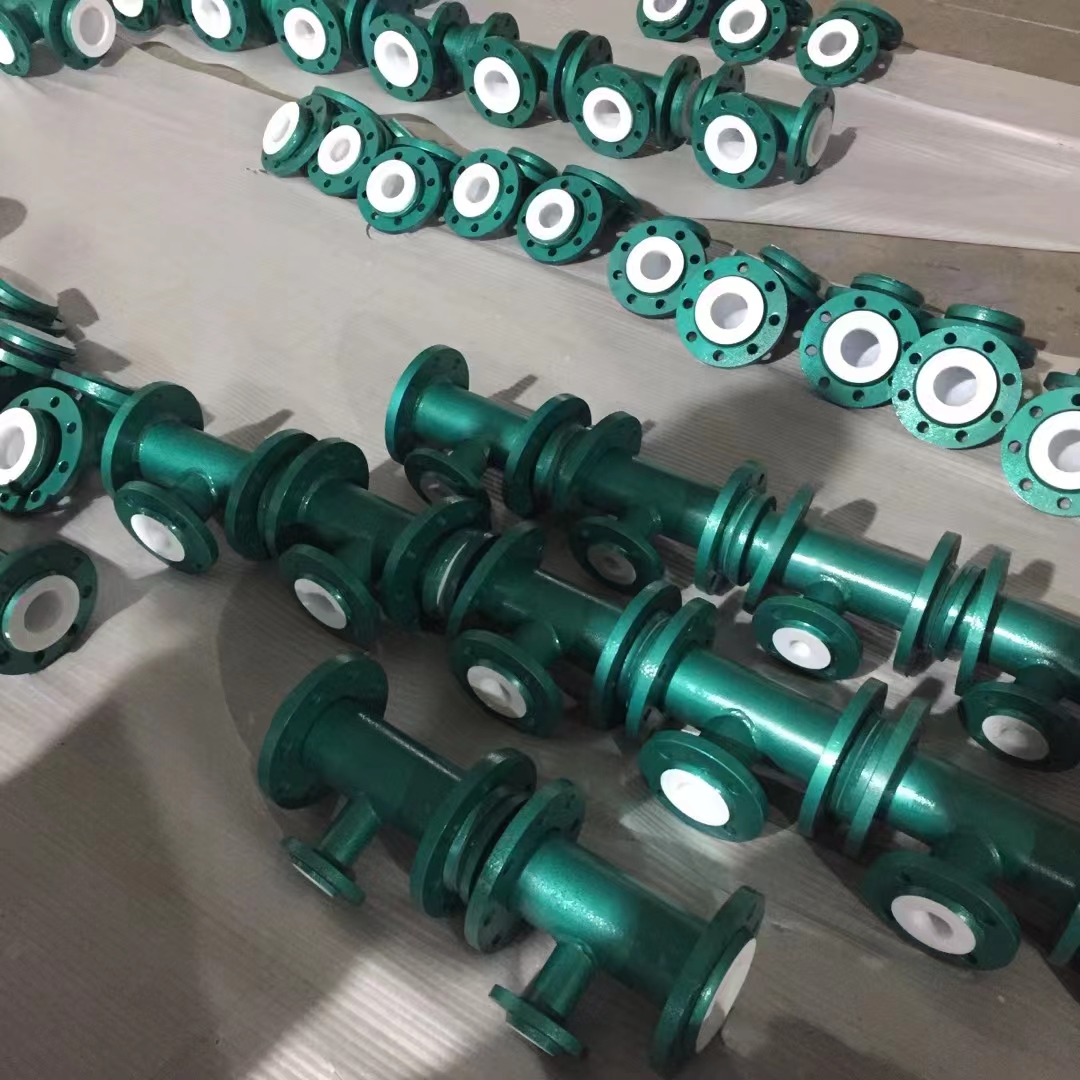

化工衬氟管件弯头三通，短接和变径管
作者：衬氟管 来源：三通 发布时间：2024-01-13
化工管道中管路中除管子以外，为满足工艺生产和安装检修等需要，管路中还有许多其他构件如短管、弯头、三通、异径管、法兰、盲板等。对于过流介质的不同，管件材质也不同，衬氟弯头，衬氟三通，衬四氟管等是工业耐腐蚀管道常见的工艺。我们通常称这些构件为管路附件简称管件。管件是组成管路不可缺少的部分。这里简单介绍几种常用管件。
1、三通
当两条管路之间相互连通或需要有旁路分流时，其接头处的管件称为三通。
根据接入管的角度不同，有垂直接入的正接三通、斜接三通。斜接三通按斜接角度来定名称，如45°斜三通等。
此外按出入口的口径大小分别称谓，如等径三通等。除常见的三通管件外，还常以接口的多少称，例如四通、五通、斜接五通等。常见的三通管件，除用管子拼焊外，还有用模压组焊、铸造和锻造而成。
2、弯头
弯头主要用来改变管路的走向，可根据弯头弯曲的程度不同来分类，常见的有90°、45°、180°、360°弯头。180°、360°弯头又称“u”形弯管。
另外还有工艺配管需要的特定角度的弯头。弯头可用直管弯曲或用管子拼焊而成，也可用模压后焊接而成，或用铸造和锻造等方法制成，如在高压管路中的弯头大都是优质碳钢或合金钢锻制而成的。
3、短接管和异径管
当管路装配中短缺一小段，或因检修需要在管路中置一小段可拆的管段时，经常采用短接管。
短接管有带连接头（如法兰、丝扣等），或仅仅是一直短管，也称为管垫。
将两个不等管径的管口连通起来的管件称为异径管。通常叫大小头。这种管件有铸造异径管，也有用管子割焊而成或用钢板卷焊而成。高压管路中的异径管是用锻件或用高压无缝钢管缩制而成。
4、法兰、盲板
为便于安装和检修，管路中常采用可拆连接，法兰就是一种常用的连接零件。
为清理和检查需要在管路上设置手孔盲板或在管端装盲板。盲板还可以用来暂时封闭管路的某一接口或将管路中的某一段管路中断与系统的联系。
在一般中低压管路中，盲板的形状与实心法兰相同，所以这种盲板又叫法兰盖，这种盲板同法兰一样都已标准化，具体尺寸可以在有关手册中查到。
另外在化工设备和管路的检修中，为确保安全，常采用钢板制成的实心圆片插入两个法兰之间，用来暂时将设备或管路与生产系统隔绝。这种盲板习惯叫插入盲板。插入盲板的大小可与插入处法兰的密封面外径相同。
