流量计工作原理及优缺点
作者：泵 来源：流量计 发布时间：2022-01-05
流量计：每种产品都有它特定的适用性，也都有它的局限性。按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。
按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。因此, 以严格意义来分流量计和总量表已无实际意义。
一、按测量原理分类
1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。
2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
3.声学原理：利用声学原理进行流量测量的有超声波式、声学式(冲击波式)等。
4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
5.光学原理：激光式、光电式等是属于此类原理的仪表。
6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。
7.其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。
二、按流量计结构原理分类
按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：
1差压式流量计
差压式流量计是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

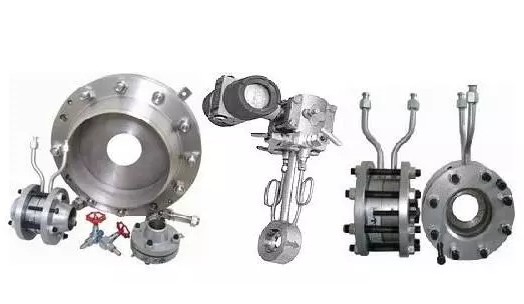

差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。通常以检测件形式对差压式流量计分类，如孔板流量计、文丘里流量计、均速管流量计等。
二次装置为各种机械、电子、机电一体式差压计、差压变送器及流量显示仪表。它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表，它既可测量流量参数，也可测量其它参数(如压力、物位、密度等)。
差压式流量计的检测件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。
检测件又可按其标准化程度分为二大类：标准的和非标准的。
所谓标准检测件是只要按照标准文件设计、制造、安装和使用，无须经实流标定即可确定其流量值和估算测量误差。
非标准检测件是成熟程度较差的、尚未列入国际标准中的检测件。
差压式流量计是一类应用广泛的流量计，在各类流量仪表中其使用量占位。近年来，由于各种新型流量计的问世，它的使用量百分数逐渐下降，但目前仍是最重要的一类流量计。
