氟塑料磁力泵零部件组成
作者:氟塑料磁力泵 来源:磁力泵 发布时间:2021-11-29
     氟塑料磁力泵是输送强酸强碱常用的泵,氟塑料磁力泵内部组成部分有哪些零件,都起到哪些作用呢?
1、转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。
    泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。
    驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

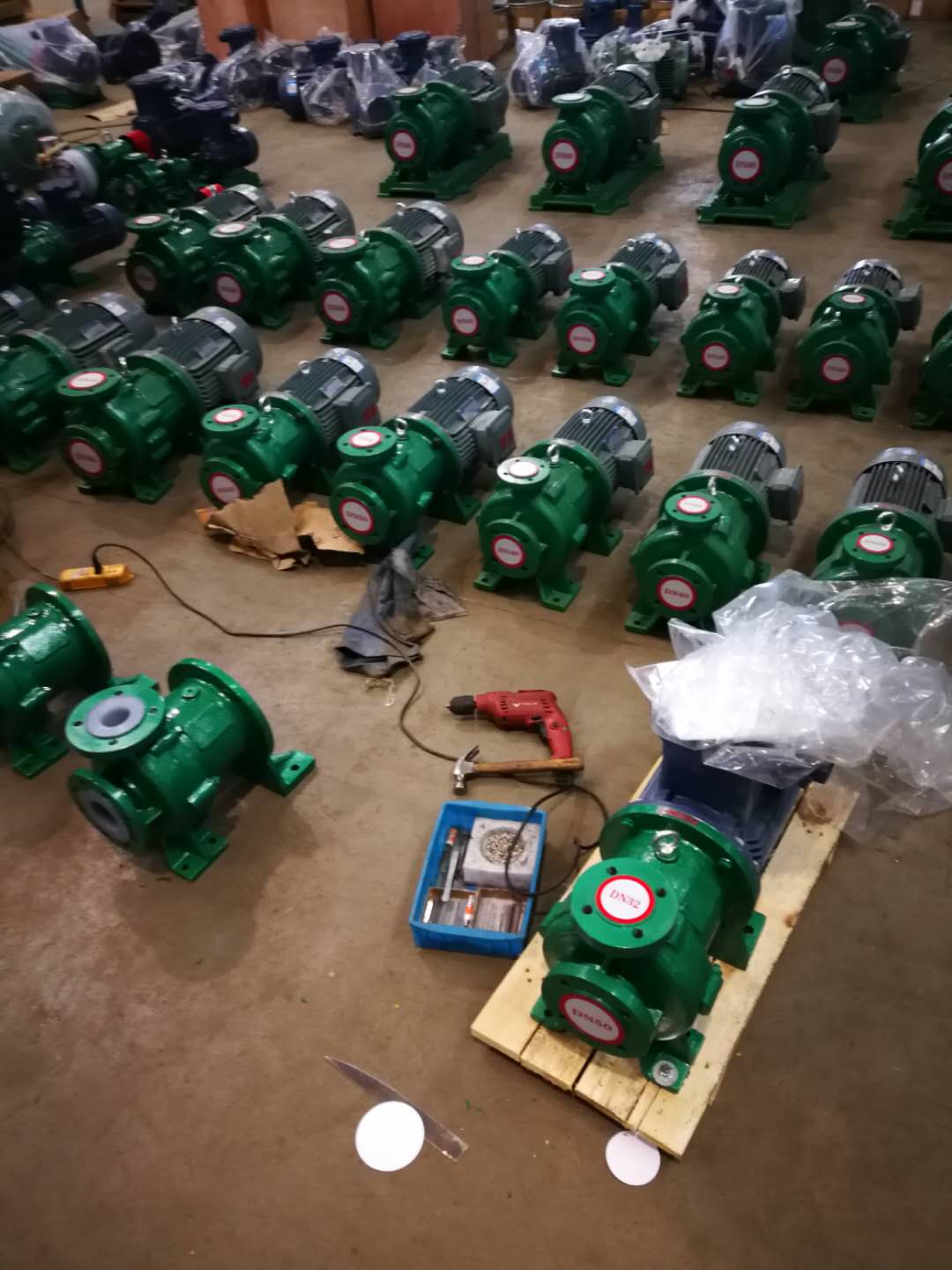

                氟塑料磁力泵
2、内、外转子:内、外转子配套使用,共同形成磁力泵的磁传动部件。
3、隔离套:隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。
由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。
4、连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。
5、壳体部分:由泵体、泵盖等组成,它承受泵的全部工作压力;泵体叶轮水力形式符合api685标准,是磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。
6、传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。
