法兰种类你知道多少
作者：泵 来源：法兰 发布时间：2021-11-27
pn系列公称压力等级采用pn表示，包括以下九个等级：pn2.5、pn6、pn10、pn16、pn25、pn40、pn63、pn100、pn160。
class系列公称压力等级采用class表示，包括以下六个等级：class150、 class300、class600、class900、class1500、class2500。

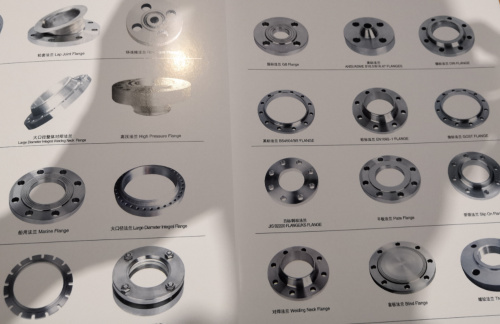

一、法兰的分类
1、按化工行业标准来分，法兰为：
板式平焊法兰（pl） 带颈平焊法兰（so） 带颈对焊法兰（wn） 整体法兰（if）
承插焊法兰（sw） 螺纹法兰（th）
对焊环松套法兰（pj/se） 法兰盖（bl） 平焊环松套法兰（pj/pj） 衬里法兰盖（bl（s））
2、按石化（sh）行业标准来分，法兰分为：
螺纹法兰（pl） 对焊法兰（wn）
平焊法兰（so） 承插焊法兰（sw）
松套法兰（lj） 法兰盖（不表注）
3、按照连接方式法兰连接种类来分，法兰分为：
板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等。
4、按所联接的部件可分为容器法兰及管法兰。
5、按结构型式分，有整体法兰、螺纹法兰、平焊法兰对焊法兰、活套（松套、活舌）法兰和法兰盖。
6、按机械（jb）行业标准来分，法兰分为：
整体法兰 对焊法兰 板式平焊法兰
对焊环板式松套法兰 平焊环板式松套法兰 翻边环板式松套法兰 法兰盖
7、按国家（gb）标准来分，法兰分为：
整体法兰 螺纹法兰 对焊法兰
带颈平焊法兰 带颈承插焊法兰
对焊环带颈松套法兰 板式平焊法兰 对焊环板式松套法兰 平焊环板式松套法兰
翻边环板式松套法兰 法兰盖
二、法兰连接的形式
法兰连接(flange，joint):由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。
原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广 。
失效形式：主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。
三、法兰的密封形式
1、法兰封面形式包括
密封面形式 代号
平面 ff
突面 rf
凹凸面 凸面 mfm m
凹面 fm
榫槽面 榫面 tg t
槽面 g
环连接面 rj
2、法兰类型与密封面型式
法兰类型 密封面型式 压力等级pn，mpa
板式平焊法兰（pl） 突面（rf） 0.25～2.5
全平面（ff） 0.25～1.6
带颈平焊法兰（so） 突面（rf） 0.6～4.0
凹凸面（mfm） 1.0～4.0
榫槽面（tg） 1.0～4.0
全平面（ff） 0.6～1.6
带颈对焊法兰（wn） 突面（rf） 1.0～25.0
凹凸面（mfm） 1.0～16.0
榫槽面（tg） 1.0～16.0
环连接面（rj） 6.3～25.0
全平面（ff） 1.0～1.6
法兰类型 密封面型式 压力等级pn，mpa
整体法兰（if） 突面（rf） 0.6～25.0
凹凸面（mfm） 1.0～16.0
榫槽面（tg） 1.0～16.0
环连接面（rj） 6.3～25.0
全平面（ff） 0. 6～1.6
承插焊法兰（sw） 突面（rf） 1.0～10.0
凹凸面（mfm） 1.0～10.0
榫槽面（tg） 1.0～10.0
螺纹法兰（th） 突面（rf） 0.6～4.0
全平面（ff） 0.6～1.6
对焊环松套法兰（pj/se） 突面（rf） 0.6～4.0
法兰类型 密封面型式 压力等级pn，mpa
平焊环松套法兰（pj/pr） 突面（rf） 0.6～1.6
凹凸面（mfm） 1.0～1.6
榫槽面（tg） 1.0～1.6
法兰盖（bl） 突面（rf） 0.25～25.0
凹凸面（mfm） 1.0～16.0
榫槽面（tg） 1.0～16.0
环连接面（rj） 6.3～25.0
全平面（ff） 0.25～1.6
衬里法兰盖（bl（s）） 突面（rf） 0.6～4.0
凸面（m） 1.0～4.0
榫面（t） 1.0～4.0
