离心水泵流量控制的方法
作者：离心泵 来源：流量调节 发布时间：2021-06-03
离心泵使用普遍的情况下，如何经济有效的控制泵输出流量曾经引发过大讨论，曾一度流行全部使用变频调速来控制输出流量，取消所有控制阀控制流量的型式，单从目前来看市场上有4种广泛使用的方法：出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。现在我们来逐一分析讨论各种方法的特点。
1、出口阀开度调节
这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统，泵的大输出压头没有改变，但是流量曲线有所衰减。
2、旁路阀调节
这种方法中阀门和泵并联，它的实际效果如同采用了新的泵系统，泵的大输出压头发生改变，同时流量曲线特性也发生变化，流量曲线更接近线形。
3、调整叶轮直径
这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。
4、调速控制
叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和大流量均减小。

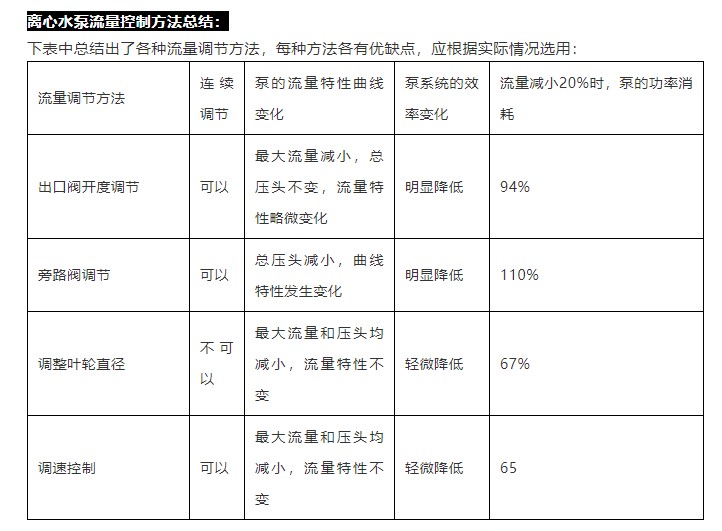

1）能耗水平
假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%（此时压头为70m），那么几种控制流量的办法对泵消耗的功率影响如何？
（1）出口阀开度调节，能量消耗为94%，流量较低时消耗功率较大。
（2）旁路调节，旁路阀将泵的压头减小到55m，这只能通过增加泵的流量来实现，结果能耗增加了10%。
（3）调整叶轮直径，缩小叶轮直径后泵的输出流量和压力均降低，能耗缩减到67%。
（4）调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。
2）泵系统的整体效率
出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。叶轮直径调整对整个泵系统效率影响较小，调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%。
