孔板流量计与楔形流量计优缺点介绍
作者：流量计 来源：流量计 发布时间：2020-08-14
孔板流量计与楔形流量计同属于压差测流量，而不易被脏污介质堵死，更适合粘稠、杂质、高温等各种状况的楔形流量计在维护方面优势明显。那么，孔板流量计又有哪些不可替代的优势呢？
一、孔板、楔形流量计一样的原理
孔板流量计、楔形流量计，属于恒截面，变压差型流量计。也就是说它们的概念相同。

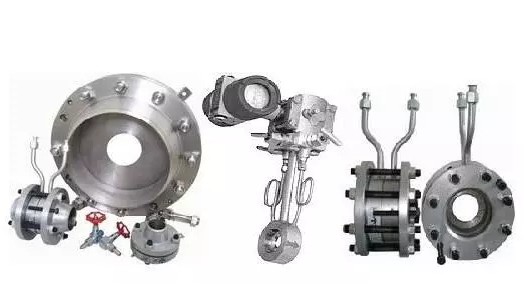

孔板流量计，就是在管道内部加装一个中间开孔的圆板，然后测量蒸汽在孔板前后的压力差，经过计算换算出蒸汽的流量。因为蒸汽的流速在节流件处（孔板）形成局部收缩，静压力降低，流速增加，于是在节流件前后便产生了压差。根据流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律），流量的大小与差压的大小存在一定的比例关系：m2∝δp。式中，m 为流量；δp 为差压。
楔形流量计是流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经专用智能流量积算仪运算后，即可获知流量值。
通过引压管将差压信号引入差压变送器，差压变送器将差压信号送入流量积算仪，积算仪将差压信号换算成流量信号。同时通过温度和压力传感器测出蒸汽的温度和压力，积算仪根据当时的温度和压力计算出补偿后的流量。
二、楔形流量计
1、楔形流量计的优点
▲特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;
▲测量精度不受流体介质介电常数等特性的影响和限制;
▲楔形件结构设计特殊，有导流作用，防堵塞;
▲具有流体粘度变化、温度变化、密度变化等补偿功能;
▲抗振动、抗冲击、抗脏污、抗腐蚀;
▲具有双向流量测量功能;
▲节能减排：楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低;
▲无运动部件、无磨损，长期使用时不需要重新标定。
2、楔形流量计的缺点
但相对于孔板流量计来说，楔形流量计还具有价格高、必须每台标定等不足，无论是在设计、制造、计算，还是安装使用等方面，楔形流量计尚缺乏相应的数据和规范。
三、孔板流量计
1、孔板流量计的优点:
▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，
▲适用于较大口径管道的计量（目前口径大于dn 600 mm 的流量计一般只能选用孔板）；
▲经久耐用；
▲标定全面；价格便宜。
2、孔板流量计的缺点：
▲对节流装置、引压管、冷凝罐安装要求很高，安装较为复杂。
▲孔板流量计整体校验比较困难，目前只能对差压传感器、压力传感器、温度传感器单独进行校验，整体的精度难于确保。
▲孔板的结构决定了流体流经孔板时流体的静压明显减小，流速显着加大，造成流体冲刷孔板严重，侵蚀孔板中心的锐口金属边缘，致使孔板精度不断下降。液化气、丙烯等易气化的液体流量测量中，流体物理形态的改变造成孔板侵蚀更加严重。
▲孔板的结构形式造成了流体流过孔板后有较大的静压损失，从整体上看孔板流量计是一个耗能较大的仪表，使机泵机械功率的损失加大，不利于装置的能效提高，对于越来越严格的节能要求是一个不利因素。
总结：就目前而言，楔形流量计与孔板流量计共存，发挥各自的优势，但从长远来看，楔形流量计是新一代差压式流量计的发展趋势。
