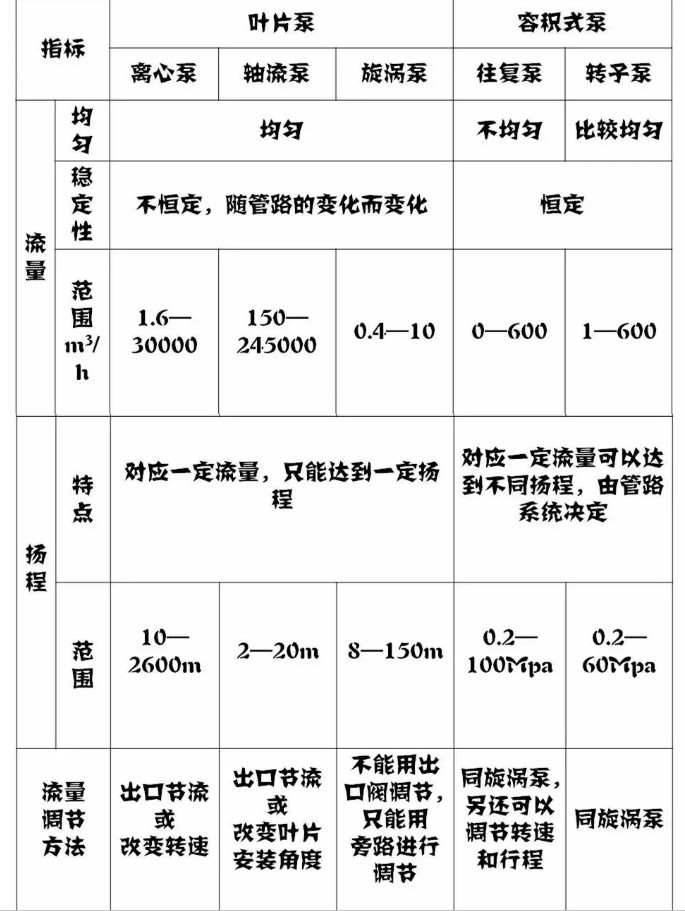

防腐泵扬程与流量有什么关系?如何计算水泵扬程?
作者:防腐泵 来源:防腐泵 发布时间:2020-04-15
防腐泵在工业生产中使用较多,用户在选用防腐泵时,根据现场要求选用合适的水泵,水泵选型基本依据流量,扬程,介质等选用适合的泵型,泵的扬程计算是选择泵的重要依据,泵扬程与流量的关系对泵的型号确定。泵扬程由管网系统的安装和操作条件决定,计算前应首先绘制流程草图,平、立面布置图,计算出管线的长度、管径及管件型式和数量。
一般管网如下所示,
d——排出几何高度,m;
取值:高于泵入口中心线:为正;低于泵入口中心线:为负;
s——吸入几何高度,m;
取值:高于泵入口中心线:为负;低于泵入口中心线:为正;
pd、ps——容器内操作压力,m液柱(表压);
取值:以表压正负为准
hf1——直管阻力损失,m液柱;
hf2——管件阻力损失,m液柱;
hf3——进出口局部阻力损失,m液柱;
h ——泵的扬程,m液柱
h=d s hf1 hf2 h3 pd-ps
h= d-s hf1 hf2 hf3 pd-ps
h= d+s hf1 hf2 hf3 pd-ps

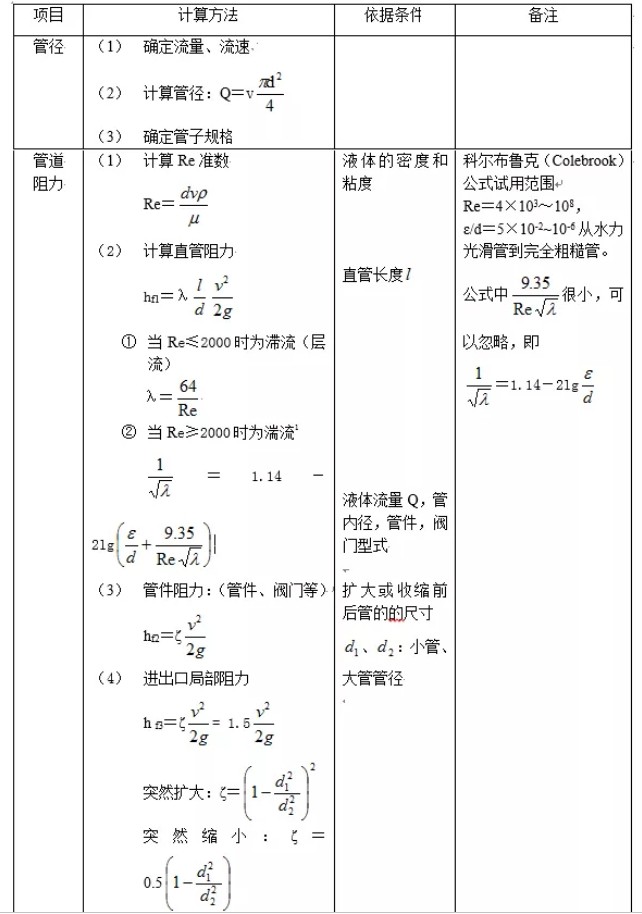

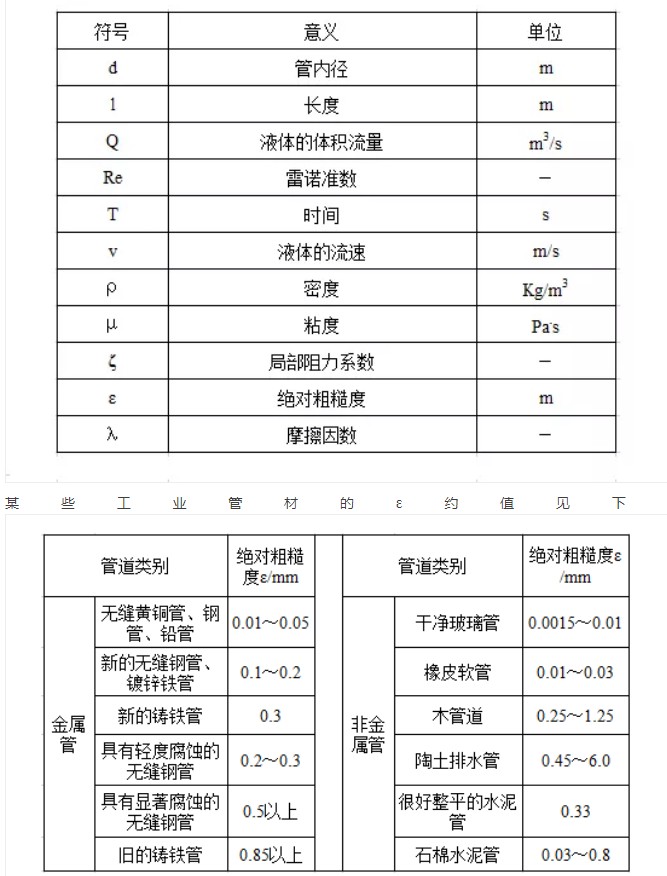

计算式中各参数符号的意义某些工业管材的ε约值见下表 管网局部阻力计算 常用管件和阀件底局部阻力系数ζ
