电流和电压超前与滞后是什么意思

作者：化工泵电动来源：电动化工泵发布时间：2020-04-10

工业生产中，电器设备的使用非常多，就电动化工泵而言，在启动前常常会听到电流过高，电压不稳等等，电流电压超前与滞后是什么概念呢？看下面图解分析；

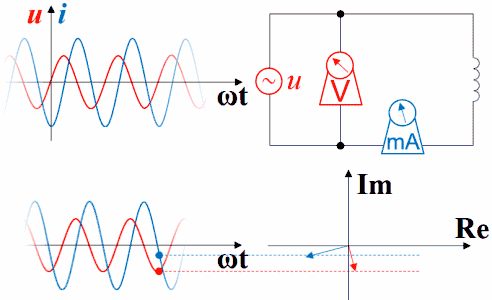

如果把波形画在矢量图右方，就是下面这种动画，但横坐标右方是过去存在的波形，指向过去，是-ωt。虽然波形反过来了，但电压的变化仍然超前于电流，电流的变化仍然滞后于电压。时间原点一直随着波形往右方移动，函数图中的纵坐标轴并未与横坐标交于原点，交点所代表的时间一直在增加。如果不注意，超前滞后的判断很容易出错。

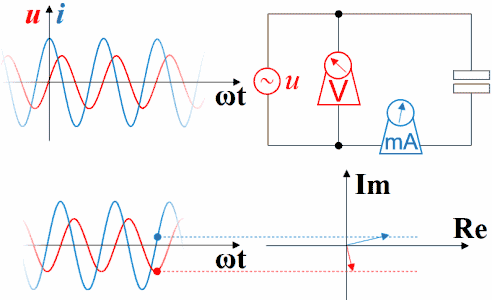

理解超前滞后这一概念用相量图是好的，从测量数据来观察或者从静态波形上观察都不太直观而且容易出错。下图是电容的。电压的变化滞后于电流，电流的变化超前于电压。坐标系右方是未来，左方是过去。
电流电压

横坐标是-ωt时，电容的电压的变化仍然滞后于电流，电流的变化仍然超前于电压。因为此坐标系左方是未来，而右方是过去。

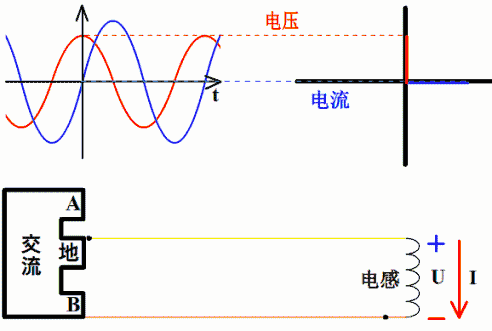

以前还做过这种，元件右边标的是电压电流的参考方向。用不同的颜色描述电压的大小，蓝色>黄色>红色；用不同的粗细和箭头描述电流的大小和方向，而且把电感、电容充能的效果也做进去了，电流大时电感磁场能大，电容电场能小。

但是，就解释超前滞后这一概念的话，指针表的动画更直观。没画总电压，因为总电压有可能超前于总电流，也有可能滞后于总电流，也有可能两者同相，同相时为谐振状态。
以前还做过这种，元件右边标的是电压电流的参考方向。用不同的颜色描述电压的大小，蓝色＞黄色＞红色；用不同的粗细和箭头描述电流的大小和方向，而且把电感、电容充能的效果也做进去了，电流大时电感磁场能大，电容电场能小。但是，就解释超前滞后这一概念的话，指针表的动画更直观。
