钢制法兰标准及选用
作者：法兰 来源：法兰 发布时间：2020-03-05
法兰的类型有很多，管路连接或设备安装中都用到法兰，法兰材质的不同，应用也不同，法兰尺寸不同，标准也不同，到底应该如何选择呢？下面对1.钢制法兰类型及标准 2.法兰密封面类型 3.管路中法兰的选型做出介绍

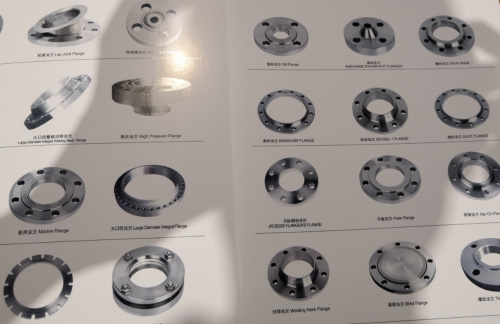

一、法兰的基本常用类型汇总
板式平焊法兰 pl 带颈平焊法兰 so 带颈对焊法兰 wn
承插焊法兰 sw 螺纹法兰 th 对焊环松套法兰 pj/se
平焊环松套法兰 pj/rj 对焊环松套法兰 lf/se 法兰盖 bl
二、法兰常用的标准有三大体系
1.欧洲体系部分标准 iso7005-1 din en1092-1 bs4504-3.1 gb/t9112-9125-2010 hg/t20592-2009 jb/t74-94-2015 等
2.美洲体系部分标准 asme b16.5 asme b16.47 sh/t3406-2013
gb/t9112-9125-2010 hg/t20615-2009 等
3.日标韩标部分标准 jis b2220 ksb1503 等
三、钢制法兰类型

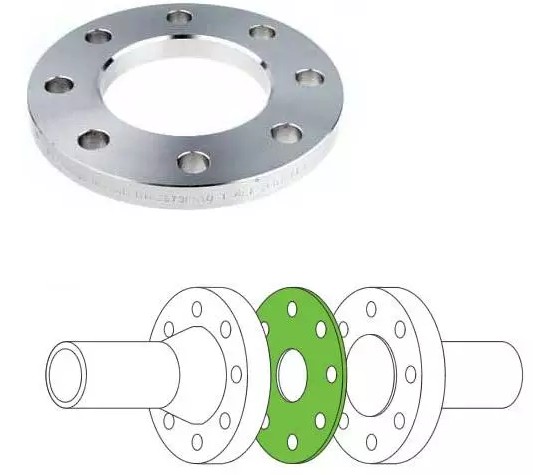

1.板式平焊法兰pl
板式平焊法兰平时也叫平板法兰或平焊法兰，也被称为搭焊法兰，英文为:flat welding flange。工程中使用量大，也是法兰类型中成本低的一种法兰。
平焊法兰的压力分为:pn2.5bar、pn6bar、pn10bar、pn16bar、pn25bar、pn40bar等(另外gb/t9119-2010标准中平焊法兰的压力又增加了两种:pn63bar、pn100bar)，jis标准为5k、10k。
2.带颈平焊法兰so
带颈平焊法兰焊接和使用类似于板式平焊法兰，但又优于平焊法兰，因为背部多了一个脖颈所以承压力度和强度都增加了很多，英文名称:slip-on flange。
带颈平焊法兰的压力分为:
欧洲体系:pn6bar、pn10bar、pn16bar、pn25bar、pn40bar等
美洲体系:150lb、300lb、400lb、600lb、900lb、1500lb。
日标:5k、10k、16k、20k、30k。
3.平焊环松套法兰pj/rj
此类型法兰与第六种法兰基本类似，只是将翻边部分改为了平焊环，作用也一致。
法兰的压力分为:
欧洲体系:pn6bar、pn10bar、pn16bar。
4.对焊环松套法兰pj/se与lf/se
为什么将两种法兰一起介绍，因为这两种法兰的名称都是对焊环松套法兰，使用场合也基本相同，区分就是一个是欧洲体系一个是美洲体系，英文名称为flat welding welding ring loose glange和lap joint flange。两种法兰一种是平焊带翻边，一种是带颈平焊带翻边。作用就是把管道一端固定的情况下使用，因为法兰可以活动，所以大大提高了施工时效。
法兰的压力分为:
欧洲体系:pn6bar、pn10bar、pn16bar、pn25bar、pn40bar等
美洲体系:150lb、300lb、600lb。
日标:5k、10k、16k、20k。平焊环松套法兰-pj/rj
5.法兰盖bl
也称做法兰盲板，作用类似与管帽和封头，但又区别与它们，因为其它两种是焊接封死的，法兰盖是用螺栓与法兰或阀门等设备连接，是活动的，后期管路延续可以打开。英文名称为:blind flange。
法兰盖的压力分为:
欧洲体系:pn2.5bar、pn6bar、pn10bar、pn16bar、pn25bar、pn40bar、pn63bar、pn100bar、pn160bar等
美洲体系:150lb、300lb、400lb、600lb、900lb、1500lb、2500lb。
日标:5k、10k、16k、20k、30k。
6.承插焊法兰sw
承插焊法兰与带颈平焊法兰有点类似，但又区别与它，主要是内径部位多了一个小台阶，管道堆到台阶内焊接，一般运用于小口径管路，一般对焊法兰小规格焊接有点难度，带颈平焊法兰呢又要焊接上下两道焊缝，承插焊就解决了，英文名称:socket weld flange。
承插焊法兰的压力分为:
欧洲体系:pn10bar、pn16bar、pn25bar、pn40bar、pn63bar、pn100bar等
美洲体系:150lb、300lb、400lb、600lb、900lb、1500lb。
日标:5k、10k、16k、20k。
7.带颈对焊法兰wn
带颈对焊法兰采用的对焊方式与管道焊接，应用场合相对较高，耐压和抗磨损强度高，一般高危易燃易爆等工况采用较多，英文名称为:welding neck flange。
对焊法兰的压力分为:
欧洲体系:pn10bar、pn16bar、pn25bar、pn40bar、pn63bar、pn100bar、pn160bar等。
美洲体系:150lb、300lb、400lb、600lb、900lb、1500lb、2500lb。
日标:5k、10k、16k、20k、30k。
8.螺纹法兰th
螺纹连接的法兰是金属法兰中一种非焊接式法兰，只需要螺纹对应连接即可，操作方便快捷，英文名称为:threaded flange。但是一般工况要求较高的场合不建议使用，因为此种法兰适用于工况不高压力不高的场合。
螺纹法兰的压力分为:
欧洲体系:pn6bar、pn10bar、pn16bar、pn25bar、pn40bar等
美洲体系:150lb、300lb。
日标:5k、10k、16k、20k。
