化工泵及设备在安装中，螺栓是少不了的，泵体连接需要螺栓，安装固定需要螺栓，那么对于螺栓知识你了解多少呢，螺栓上的数字代表什么呢？钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如：
性能等级4.6级的螺栓，其含义是：
螺栓材质公称抗拉强度达400mpa级；
螺栓材质的屈强比值为0.6；
螺栓材质的公称屈服强度达400×0.6=240mpa级。
性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：
螺栓材质公称抗拉强度达1000mpa级；
螺栓材质的屈强比值为0.9；
螺栓材质的公称屈服强度达1000×0.9=900mpa级。
螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8gpa和10.9gpa
8.8 公称抗拉强度800n/mm2 公称屈服强度640n/mm2
一般的螺栓是用"x.y"表示强度的，x*100=此螺栓的抗拉强度，x*100*（y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=y/10）
如4.8级，则此螺栓的抗拉强度为：400mpa；屈服强度为：400*8/10=320mpa。
另：不锈钢螺栓通常标为a4-70，a2-70的样子，意义另有解释。
一、螺纹
螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类：

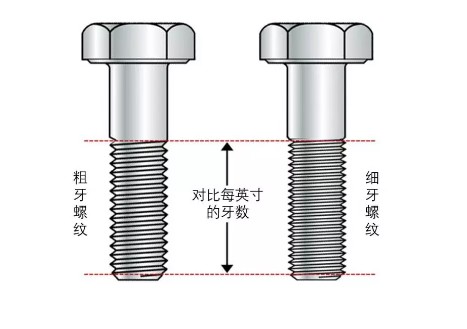

普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
传动螺纹：牙形有梯形、矩形、锯形及三角形等。
密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、度量
当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸。
公制计量：（10进制）1m =100 cm=1000 mm
英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm 3/8×25.4 =9.52
1/4 以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#，10#，12#

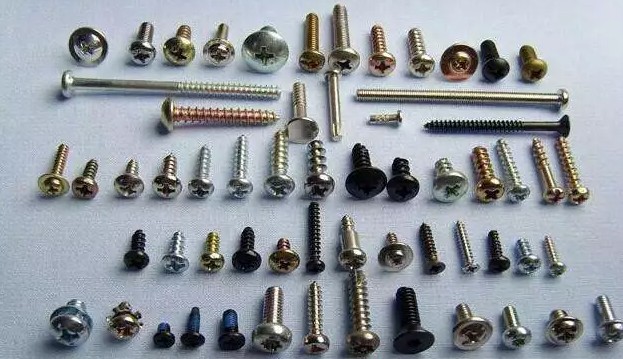

三、根据形状分类：
螺纹配合等级
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
1、螺纹标记：自攻、自钻螺纹的主要几何参数
a.大径/牙外径（d1）：为螺纹牙顶重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。
b.小径/牙底径（d2）：为螺纹牙底重合的假想圆柱直径。
c.牙距（p）：为相邻牙在中经线上对应两点的轴向距离。在英制中以每一英寸（25.4mm）内的牙数来表明牙距。
2、对统一英制螺纹，外螺纹有三种螺纹等级：1a、2a和3a级，内螺纹有三种等级：1b、2b和3b级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1a和2a级，3a级的偏差为零，而且1a和2a级的等级偏差是相等的。等级数目越大公差越小。
1a和1b级，非常松的公差等级，其适用于内外螺纹的允差配合。
2a和2b级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3a和3b级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
对外螺纹来说，1a和2a级有一个配合公差，3a级没有。1a级公差比2a级公差大50%，比3a级大75%，对内螺纹来说，2b级公差比2a公差大30%。1b级比2b级大50%，比3b级大75%。
3、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5h、6 h、7h。（日标螺纹精度等级分为i、ii、iii三级，通常状况下为ii级）在公制螺纹中，h和h的基本偏差为零。g的基本偏差为正值，e、f和g的基本偏差为负值。
h是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。g位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
螺纹配合最好组合成h/g、h/h或g/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6h/6g的配合。
