化工管道阀门选型及安装位置介绍
作者:wjbf 来源:wj 发布时间:2019-04-02
化工生产中在铺设管道安装阀门是很常见的设备,阀门的类型很多,在什么场合选用什么类型的阀门,有些用不全了解,甚至选好的阀门该安装在什么位置,阀门的性能不同,安装位置肯定也不同,这些都会给一般的用户感到头疼的事情,下面根据这些情况介绍化工管道中阀门安装位置及选型做成具体事项:
一、给水管道上使用的阀门选择原则
1、管径不大于50mm时,宜采用截止阀,管径大于50mm时采用闸阀、蝶阀。
2、要求水流阻力小的部位(如水泵吸水管上),宜采用闸板阀。
3、在经常启闭的管段上,宜采用截止阀。
4、口径较大的水泵出水管上宜采用多功能阀。
5、水流需双向流动的管段上应采用闸阀、蝶阀,不得使用截止阀。
6、需调节流量、水压时宜采用调节阀、截止阀。
7、安装空间小的部位宜采用蝶阀、球阀。
二、给水管道上阀门设置位置
1、入户管、水表和各分支立管(立管底部、垂直环形管网立管的上、下端部),居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处,应按分隔要求设置。环状管段过长时,宜设置分段阀门。
3、室内给水管道向住户、公用卫生间等接出的配水管起端,配水支管上配水点在3个及3个以上时设置。
4、水泵的出水管,自灌式水泵的吸水泵,给水管网的低处宜设置泄水阀。
5、环状管网的分干管、贯通枝状管网的连接管,从居住小区给水干管上接出的支管起端或接户管起端,设备(如加热器、冷却塔等)的进水补水管。
6、水箱的进、出水管、泄水管,某些附件,如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。

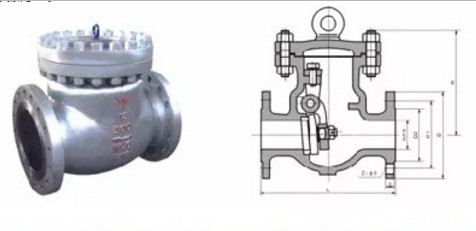

三、给水管道设置止回阀
引入管上;密闭的水加热器或用水设备的进水管上;水泵出水管上;进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
注:装有管道倒流防止器的管段,不需在装止回阀。
四、给水管道设置排气装置的位置。
1、间歇性使用的给水管网,其管网末端和高点应设置自动排气阀。
2、给水管网有明显起伏积聚空气的管段,已在该段的峰点设自动排气阀或手动阀门排气。
3、气压给水装置,当采用自动补气式气压水罐时,其配水管网的高点应设自动排气阀。
