阀门在流体管道系统中,是控制元件,其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。对于离心泵,磁力泵,酸碱泵在使用阀门选型时,是有要求的,阀门的种类很多,各阀门用途,特性,使用方式及使用温度你都知道多少,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。由于管道系统选择适合的阀门显得非常重要,所以,了解阀门的特性及选择阀门的步骤也变得至关重要。
一、阀门总的可分两大类:
一类自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门:如止回阀、安全阀、调节阀、疏水阀、减压阀等。
二类驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门:如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。
二、按用途,根据阀门的不同用途可分:
1.开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。
2.止回用:用来防止介质倒流,如止回阀。
3.调节用:用来调节介质的压力和流量,如调节阀、减压阀。
4.分配用:用来改变介质流向、分配介质,如三通旋塞、分配阀、滑阀等。
5.安全阀:在介质压力超过规定值时,用来排放多余的介质,保证管路系统及设备安全,如安全阀、事故阀。
6.其他特殊用途:如疏水阀、放空阀、排污阀等。
三、按与管道连接方式分,根据阀门与管道连接方式可分:
1.法兰连接阀门:阀体带有法兰,与管道采用法兰连接的阀门。
2.螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道采用螺纹连接的阀门。
3.焊接连接阀门:阀体带有焊口,与管道采用焊接连接的阀门。
4.卡套连接阀门:采用卡套与管道连接的阀门。
5.夹箍连接阀门:阀体上带有夹口,与管道采用夹箍连接的阀门。
四、按介质的温度分,根据阀门工作时的介质温度可分:
1.普通阀门:适用于介质温度-40℃~425℃的阀门。
2.低温阀门:适用于介质温度-150℃~ -40℃的阀门。
3.超低温阀门:适用于介质温度-150℃以下的阀门。
4.高温阀门:适用于介质温度 425℃~600℃的阀门。
5.耐热阀门:适用于介质温度 600℃以上的阀门。
五、按公称通径分,根据阀门的公称通径可分:
1.小口径阀门:公称通径 dn<40mm 的阀门。
2.中口径阀门:公称通径 dn50~300mm 的阀门。
3.大口径阀门:公称通径 dn350~1200mm 的阀门。
4.特大口径阀门:公称通径 dn≥1400mm 的阀门。
六、按结构特征,根据关闭件相对于阀座移动的方向可分:
1.截门形:关闭件沿着阀座中心移动;
2.闸门形:关闭件沿着垂直阀座中心移动;
3.旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转;
4.旋启形:关闭件围绕阀座外的轴旋转;
5.碟形:关闭件的圆盘,围绕阀座内的轴旋转;
6.滑阀形:关闭件在垂直于通道的方向滑动。

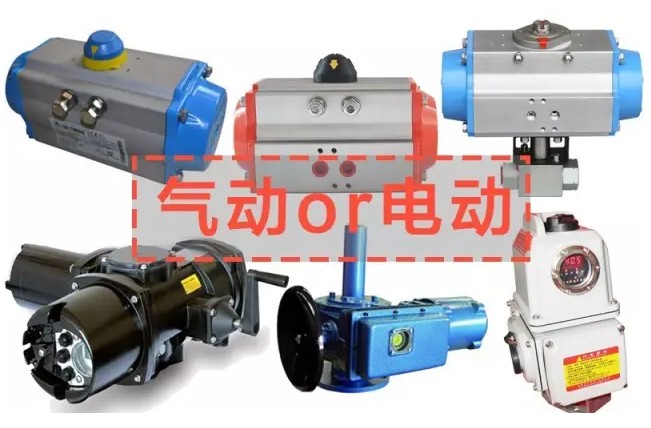

七、按驱动方式,根据不同的驱动方式可分:

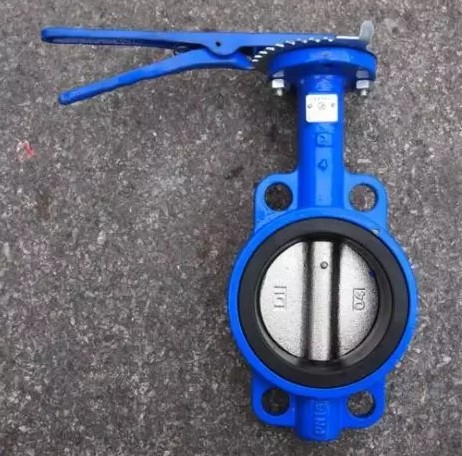

1.手动:借助手轮、手柄、杠杆或链轮等,有人力驱动,传动较大力矩时装有蜗轮、齿轮等减速装置。

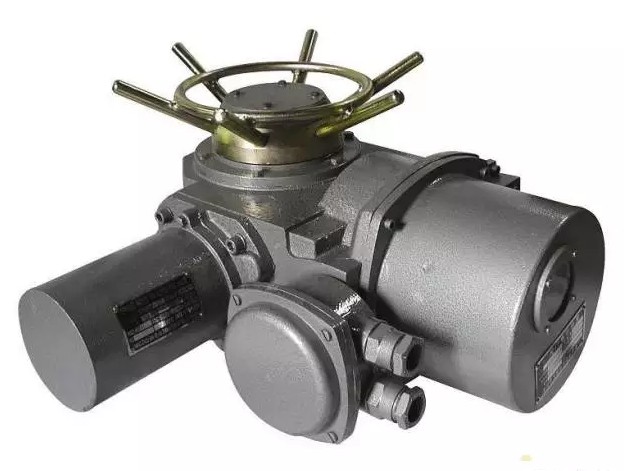

2.电动:借助电机或其他电气装置来驱动。
3.液动:借助(水、油)来驱动。
4.气动:借助压缩空气来驱动。
八、按压力,根据阀门的公称压力可分:
1.低压阀:公称压力 pn≤1.6mpa 的阀门(包括 pn≤1.6mpa 的钢阀)
2.中压阀:公称压力 pn2.5—6.4mpa 的阀门。
3.高压阀:公称压力 pn10.0—80.0mpa 的阀门。
4.超高压阀:公称压力 pn≥100.0mpa 的阀门。
5.真空阀:绝对压力<0.1mpa 即 760mm 汞柱高的阀门,通常用 mm 汞柱或mm水柱表示压力。
