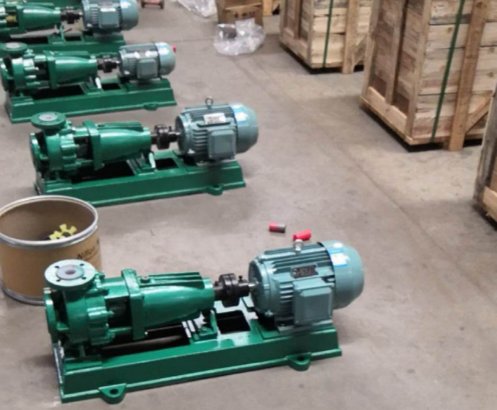

离心泵的管道及仪表流程图设计要点说明如下。

1、离心泵的进出口管道尺寸一般应比泵管口大一级或更大。离心泵吸入口应设置过滤器，泵出口应安装止回阀。

2、离心泵的进出口应设置切断阀，一般采用闸阀。阀门直径一般与管道直径相同。

3、离心泵体和泵的进出口管道上需设置装有阀门的排气和排净管，dn50以上的止回阀亦可考虑在阀盖上钻孔安装放净阀，排放物接至合适的排放系统。

4、离心泵出口必须至少设有压力表。

5、介质在泵人口处可能发生汽化时，应在泵人口和入口切断阀之间设置平衡管并安装切断阀。平衡管通向吸入侧容器或就近排入相应的排气管道，并且不能形成袋形。

6、泵如有可能在低于泵的小流量下长期运转时，应设小流量管。在小流量管上应设置限流孔板和截止阀。高扬程泵的出口切断阀前后应设置旁通管道。

7、用于输送200℃以上介质的泵，并设有备用泵的，宜设置带限流孔板的暖泵管道。如环境温度低于物料的倾点或凝点时，还应设防凝管道。
