一、液下泵的结构特点
离心式液下泵均为立式结构,整个泵体浸没在被输送的液体中,叶轮与电机通过一根轴相连。目前我国生产的这类泵有yh型、fy型、fyh型等。yh型为一般离心泵,fy型、fyh 型为耐腐蚀液下泵,这种泵主要的特点是,泵体浸没在被输送液体中,电机在机架上不与被输迅液体接触、免受腐试,只有泵体部分采用耐腐蚀材料。启动前
不需灌泵,泵壳与轴间密封要求不高,甚至可不加密封。泵体洁构简单、占地面积小、使用寿命较长。由于泵体浸没在液体内,故不利于检修。这里介绍目前使用比较普遍的fyh系列全塑型耐腐耐磨液下泵。

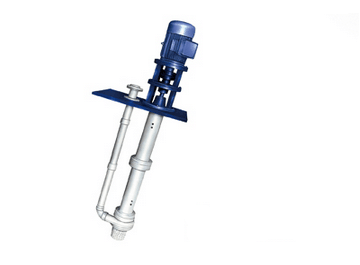

fyh液下泵
二、液下泵的材质及应用
皖金泵阀fyh系列耐腐耐磨液下泵,其过流部件采用性能优异的超高分子量聚乙烯整体模压而成,具有优异的耐磨性、耐冲击性、抗蠕变性,同时还具有极好的耐腐蚀性能,适用于输送一20-90度范围内的酸性、碱性料浆和酸性、碱性清液。
l.液下泵的主要零部件材质及性能特点
(1) 泵体为整体模压而成,中间支架为聚丙烯制作。既有极好的防腐性能,又有钢的强度,因此泵体运行的稳定性、可靠性极好。
(2) 泵体与连接筒的连接以及泵体与泵盖之间的连接,均采用大螺距螺纹连接,安装维修更加方便,由于放下部位不用金属紧固螺钉,无腐蚀性损坏之虑,其整体防腐性能十分优越。
2、fyh系列液下泵的应用
(1)有色金属的冶炼业,特别适用于铅,锌、金、银,铜,锰、稀土等湿法治炼中的种酸液,碱液,电解液、废酸,污水等介质的输送。
(2) 硫酸磷肥业 稀酸、母液,含硅胶的氟硅酸,磷酸料浆等介质的输送。
(3) 水处理环保业可输送各种带条质的污水。
(4) 农药、染料,精细化业可输送食溶剂的酸,碱液体,混合酸,还可输送含溶剂的料浆及含溶剂的酸、碱性料浆。
三、液下泵型号意义说明,标记示侧:50fyh20-30-l
l--液下深度(当液下深度为1.2m时省略不写)
30---泵的设计扬程为30m
20--泵的设计流量为20m/h
fyh--耐腐耐磨液下泵代号
50---泵的排出口直径为50mm
四、液下泵的安装及维护
1.安装
将泵垂直固定于所需的位置上,连接好出口管路。
2.启动
接通电源点启动,查看电机转动方向与泵上箭头所指方向是否一致,如不一致应重新接线调整。电机运转正常后应慢慢开启出口阀门至所需的工作状态,
3.停车
先关闭出口阀门,再停电源。
4.拆卸
先拆下出液管,旋下过滤罩 (过滤罩与泵盖之间为右旋螺纹),再旋下泵盖(拆装时可利用泵盖上的两只拆装孔),然后依次拆下拼帽组件、叶轮和轴套 (拼帽与轴之间为左旋螺纹); 旋下泵体 (右旋螺纹),拧下拼圈 (左旋螺纹),取出k 形密封圈.
5.组装
将已经磨损或损坏的零件更换后,按拆卸相反的顺序将泵组装好,安装时应特别注意各部位垫片的安装,不要多装或少装。
6.检查
安装完毕,应先盘动联轴器,看看是否运转灵活,如转动不灵活或有不正常噪声、卡死等异常,应重新拆泵检查,清理异物,消除噪声,或通过增减叶轮垫片厚度,调整叶轮与泵体之间的间陈,此间隙应保证在1-2mm 之间,通过增减泵盖垫片厚度调整叶轮与泵盖之间的间隙,此间陈应保证在1~2mm 之间,安装好后,再盘动联轴器,如此反复直到转动灵活方可接电,按启动程序使泵进人工作状态。
7.注意事项
由于该泵的大部分零件是塑料制成的,故不能对其进行强力冲击和扭曲,以免产生不必要的损坏。
