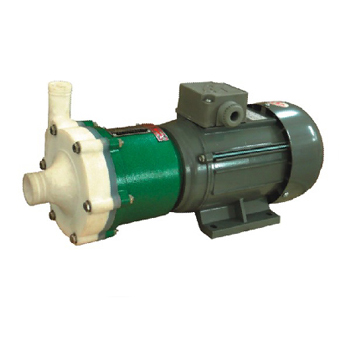

磁力泵的结构及组成磁力泵的各部件:磁力泵由泵,磁力传动器以及电动机三个部分组成,而磁力传动器又由外磁缸,内磁缸及不导磁的隔离套组成。
目前,可供磁力泵选用的磁性材料较多,常用的有alnico、铁氧体及稀上永磁材料衫钻smco5(简称1:5),sm(co,cu,fe,zr)7.4(简称2:17),nd-fe-b等。
其中稀土永磁材料最优先选用,最强有力的是铰铁硼nd-fe-b,其最大磁能积高达28x104t·a/m以上,内察矫顽力超过1120ka/m,倍受青睐。但其工作温度不能超过120℃高温条件下可选用衫钻永磁材料,sm(co,cu,fe,zr)7.4的磁能积约为192x103t·a/m,其工作温度可高达300℃。
1、壳体部分:由泵体、泵盖等组成,它承受泵的全部工作压力;泵体叶轮水力形式符合api685标准,是磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。
2、转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。
泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。
驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。
3、连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。
4、传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。
5、内、外转子:内、外转子配套使用,共同形成磁力泵的磁传动部件。
6、隔离套:隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。
由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。
