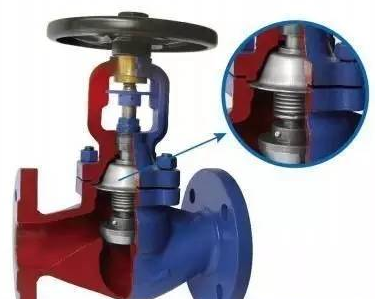

当介质是有毒的、挥发性的、放射性的或因极其昂贵不允许被往复运动的阀杆带来外泄 漏时，常常采用波纹管密封阀盖。这种特殊的阀盖结构可以保护阀杆和阀门填料，避免其与 过程流体接触，同时在波纹管密封元件上面采用标准或环保填料函结构，可以避免万一波纹 管破裂失效时所产生的灾难性后果。所以，平时应注意观察阀杆填料处是否外漏，若填料参 漏，波纹管阀就可能出问题。

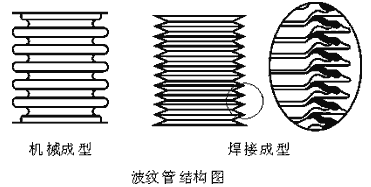

一、 波纹管结构形式

     用于调节阀的波纹管通常有两种，一种是机械加工成形的，另一种是焊接片型波纹管。焊接片型波纹管总体高度比较低，但由于其制造方法和内在结构上的缺陷，使用寿命可能是有限的；机械加工成形的波纹管相比总体高度较高，但可靠性更高， 寿命更长。

二、应用中应注意的问题

     波纹管密封的压力额定值随温度的增加而减小，波纹管密封形式应予仔细考虑，在安装之后应特别注意正确使用和维护，以实现最长的循环动作寿命。

三、典型波纹管产品

     采用直行程阀体结构配以波纹管密封上阀盖并 考虑相应的因素即可成为波纹管密封阀。

（1）波纹管密封小口径单座调节阀

 阀体部件采用hv3000系列小口径单座调节阀，是一种高性能的上部导向结构调节阀，cv值范围为0.01～1.4，除整体高度重量略有提高外，其它阀体数据基本一致。

（2）波纹管密封单座调节阀

    阀体部件采用hv3000系列单座调节阀，是一种上部导向结构调节阀，dn：40～200，除整体高度、重量略有提高外，其它阀体数据基本一致。

（3）波纹管密封笼式双座调节阀

     阀体部件采用hv3000系列笼式双座调节阀，是一种压力平衡式调节阀，dn：40～200，除整体高度、重量略有提高外，其它阀体数据基本一致。

四、经济的替代方案

     对于湿氯气（解决耐腐蚀问题）等要求不是特别高的场合，可采用“旋转类阀 多级填料”的方式来解决。例如，采用多级柔性石墨填料的全功能超轻型调节阀。
