自吸泵原理,直观易懂!
作者: 来源: 发布时间:2016-06-23
普通离心泵
  对于普通离心泵,若吸入液面在叶轮之下,起动时应预先灌水,很不方便。为在泵内存水,吸入管进口需装底阀,泵工作时,底阀造成很大的水力损失。
自吸泵
  自吸泵,就是在起动前不需灌水,借助于本身的装置特性就能够达到进口管路排气灌水的效果。
  自吸泵按作用原理分为以下几类:

1.气液混合式(包括内混式和外混式);

2.水环轮式;

3.射流式(包括液体射流和气体射流)。

  气液混合式自吸泵的工作过程:由于自吸泵泵体的特殊结构,水泵停转后,泵体内存有一定量的水,泵再次启动后由于叶轮旋转作用,吸入管路的空气和水充分混合,并被排到气水分离室,气水分离室上部的气体溢出,下部的水返回叶轮,重新和吸入管路的剩余空气混合,直到把泵及吸入管内的气体全部排出,完成自吸,并正常抽水。

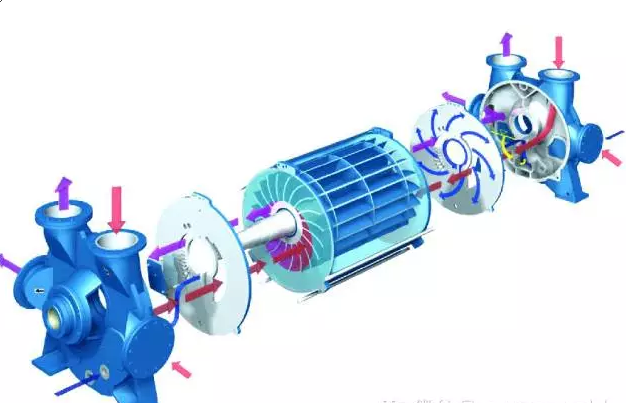

水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内,借助水环轮将气体排出,实现自吸。当泵正常工作后,可通过阀截断水环轮和水泵叶轮的通道,并且放掉水环轮内的液体。


射流式自吸泵,由离心泵和射流泵(或喷射器)组合而成,依靠喷射装置,在喷嘴处造成真空实现抽吸.
