推力球轴承,圆柱滚子轴承和滑动轴承的组成部分详解
作者: 来源: 发布时间:2016-06-08

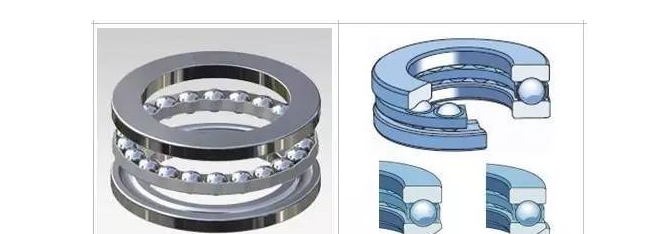

推力球轴承 采用高速运转时可承受推力载荷的设计,由带有球滚动的滚道沟的垫圈状套圈构成。由于套圈为座垫形,因此,推力球轴承被分为平底座垫型和调心球面座垫型两种类型。另外,这种轴承可承受轴向载荷,但不能承受径向载荷。

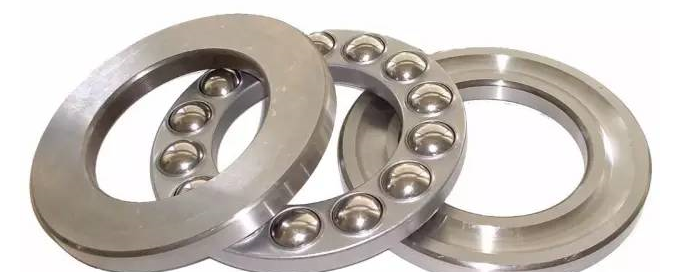

推力球轴承由 座圈轴圈 钢球 保持架组件三部分构成。与轴配合的称轴圈,与外壳配合的称座圈。推力球轴承只适用于承受一面轴向负荷、转速较低的机件上,例如起重机吊钩、立式水泵、立式离心机、千斤顶、低速减速器等。轴承的轴圈、座圈和滚动体是分离的,可以分别装拆。

圆柱滚子轴承

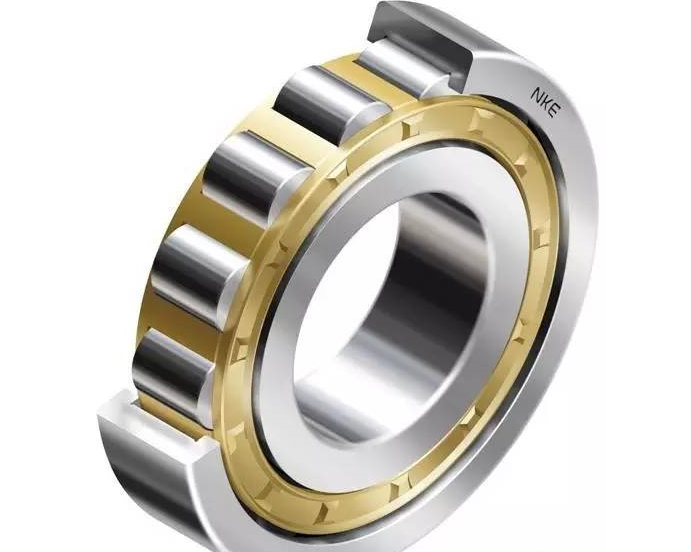

圆柱滚子轴承 滚动体是圆柱滚子的向心滚动轴承。圆柱滚子与滚道为线接触轴承。负荷能力大,主要承受径向负荷。滚动体与套圈挡边摩擦小,适于高速旋转。根据套圈有无挡边,可以分有nu、nj、nup、n、nf等单列轴承,及nnu、nn等双列轴承。




内圈或外圈无挡边的圆柱滚子轴承,其内圈和外圈可以向轴向作相对移动,所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边,另一侧的套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架,或铜合金车制实体保持架。但也有一部分使用聚酰胺成形保持架。

  • 滑动轴承组成

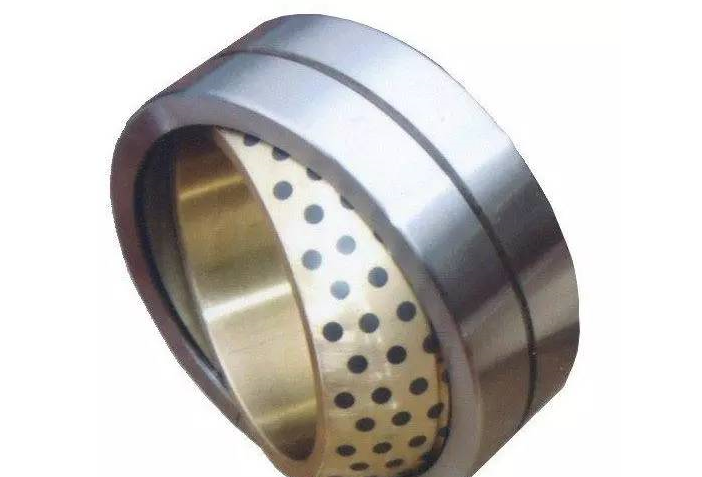

滑动轴承(sliding bearing) 在滑动摩擦下工作的轴承。滑动轴承工作平稳、可靠、无噪声。在液体润滑条件下,滑动表面被润滑油分开而不发生直接接触,还可以大大减小摩擦损失和表面磨损,油膜还具有一定的吸振能力。但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈,与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。滑动轴承应用场合一般在低速、轻载或间歇性工作的工况条件下。

但起动摩擦阻力较大。轴被轴承支承的部分称为轴颈,与轴颈相配的零件称为轴瓦。为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。轴瓦和轴承衬的材料统称为滑动轴承材料。滑动轴承应用场合一般在低速、轻载或间歇性工作的工况条件下。


  • 轴承选择原则


(1)掌握机械装置和轴承的使用条件等
(2)明确对轴承的要求
(3)选定轴承的类型
(4)选定轴承配置方式
(5)选定轴承尺寸
(6)选定轴承规格
(7)选定轴承的安装方法
