氟塑料离心泵o形圈设计知识大全
作者: 来源: 发布时间:2016-06-04


 o形橡胶密封圈是一种断面形状为圆形的密封元件,它广泛用于多种机械设备中,在一定温度、压力及不同的液体或气体介质中起到密封作用,与其它密封圈相比,具有如下的优越性能:


①、密封部位结构简单,安装部位紧凑,而且重量较轻。

②、有自密封作用,往往只用一个密封件便能完成密封效果。

③、密封性能好,用作固定密封时几乎没有泄漏,用作运动密封时,只在速度较高时才有些泄漏。

④、运动摩擦阻力很小,对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化,成本低,产品易得,便于使用和外购。


与其它密封圈相比,也存在下列三个问题:

①、起动时的摩擦阻力大。

②、用作气动装置的密封时,必须加润滑油,防止磨损。

③、对偶合配件,如运动面、沟槽、间隙等的加工尺寸及精度要求很严。


o形橡胶密封圈的结构设计原理

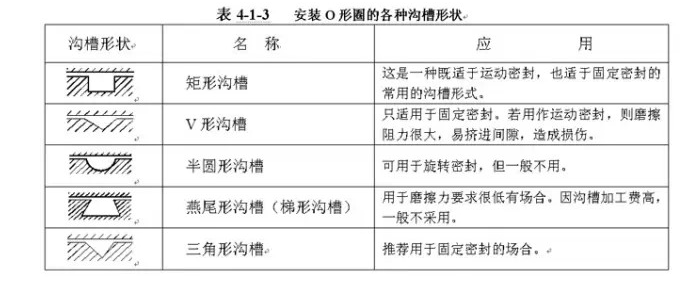

因为o形橡胶密封圈是安装在各种沟槽中使用,现将安装沟槽情况列于表4-1-3。

压力与密封间隙

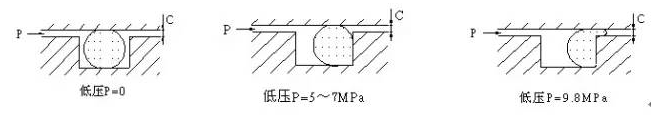

o形橡胶密封圈一般是由压缩所产生的回弹来进行密封的,但随着压力的增加,其被挤入密封浊隙而产生形状变化,如图4-1
