轴套:支持或导向移动零件如阀杆的装置。
阀笼:阀内件的一个零件,它包容截流元件并能规定流量特性或提供座合表面。它也提供了稳定性、导向、平衡和对中性,而且有助于其它阀内件零件的组装。阀笼壁包含通常决定调节阀(控制阀)流量特性的开孔。各种各样的阀笼形式示于图1-8。
截流元件:阀门的可运动部件,它置于流体通道中,用来调节通过阀门的流量。
截流元件导向面:截流元件的一部分,它使得截流元件在阀笼、阀座环、阀盖、底法兰或以上任意两个零件里运动。
气缸:活塞执行机构的气室,活塞在其中运动(图1-7)。
气缸端盖密封:活塞执行机构气缸与支架的连接处的密封元件。
膜片:一个活动的把力传递给膜片支撑板和执行机构的压力响应元件。
薄膜执行机构:一个流体驱动的装置,在其中流体作用在一个活动的部件- 膜片上。
膜盖:包含上下两个部分的壳体,用来支撑膜片并建立一个或两个气压室。
膜片支撑板:与膜片同心的用来把力传递给执行机构推杆的板。
正作用执行机构:一种薄膜执行机构,它的推杆会随着膜片压力的增加而伸出来。
伸长型阀盖:一种阀盖,填料函与阀盖法兰之间的距离较长,用于高温或低温工况。

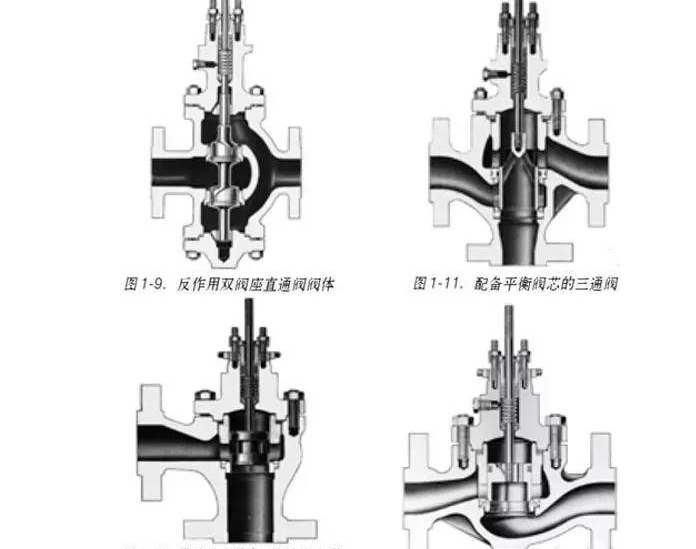

直通阀:一种阀门,带线性运动的截流元件,有单阀座或多阀座,它的阀体因为阀座区域有一个球形的内腔而与众不同。直通阀可以进一步分为:二通单阀座、二通双阀座(角形、三通、不平衡阀笼导向(图 1-3)和平衡阀笼导向。
下阀体:包含阀门内部零件,有一个流道连接口的阀体壳体的一半部分。在分体式阀体结构里,阀座环通常被压在上阀体和下阀体之间。
